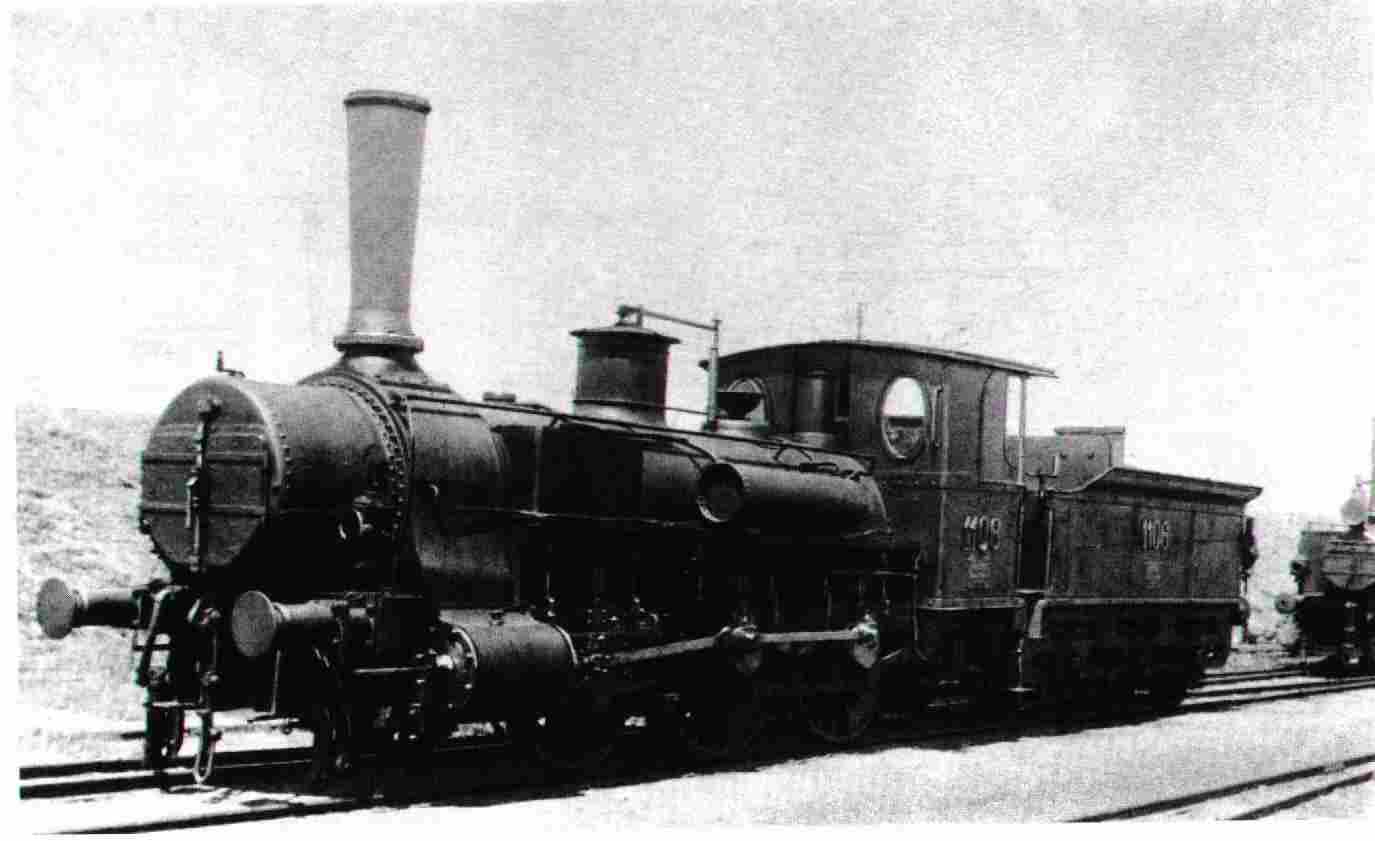

236 sorozat (IIa
osztály) 1B-n2
Magyar Északi vasúttól
átvett
6 db személyvonati mozdonyt
1866-70 között a bécsújhelyi
Sigl gyár építette
Hajtókerék átmérõ:
1598 mm
Összes fûtõfelület
109,28 m2
Gõznyomás:
6,5 bar
Mozdony szolgálati tömege:
34,1 t
Szén/Vízkészlet:
7 t /8,4 m3
Max. sebesség:
60 km/h |
|

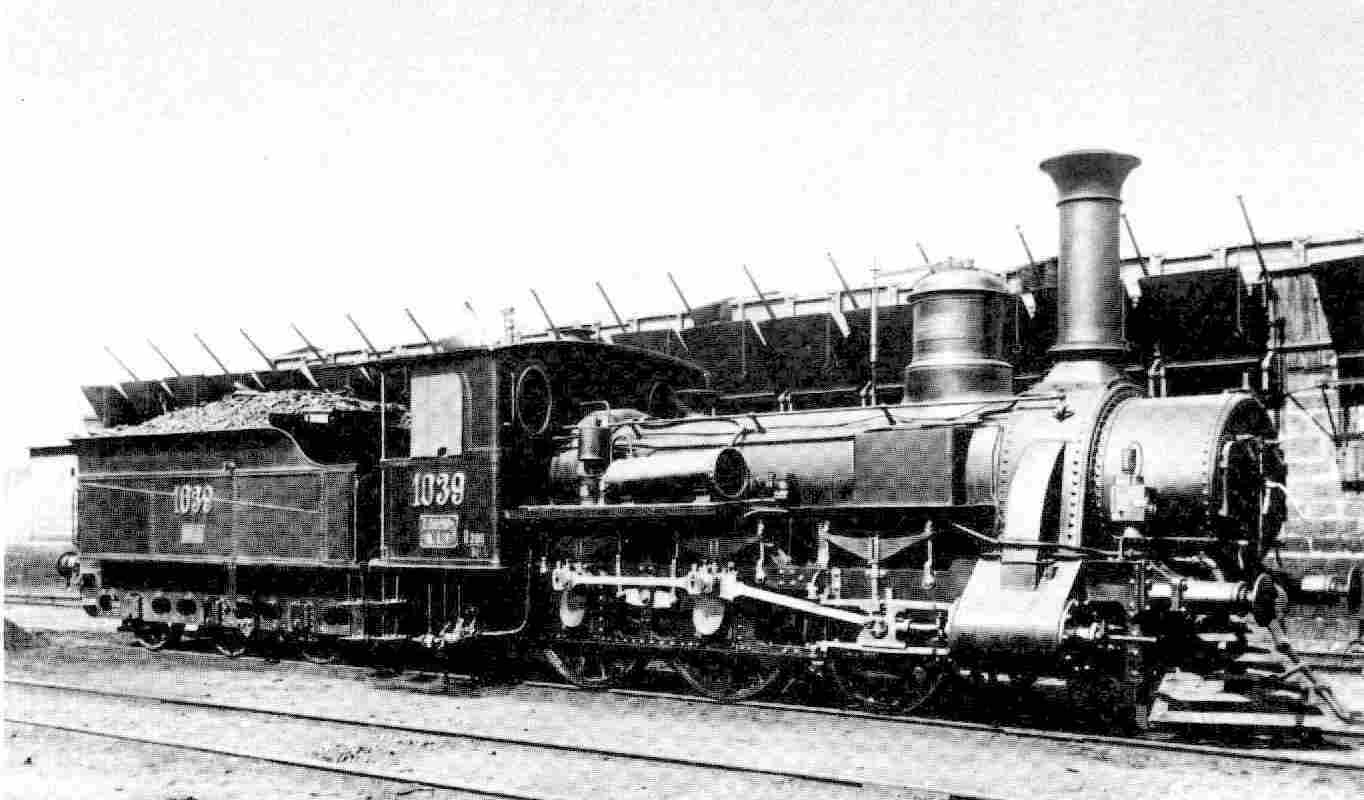

238 sorozat (II osztály)
1B-n2
A mozdonyok a MÁV megrendelésére
a bécsújhelyi Sigl gyárban készültek
1869-tõl. A MÁV
államosítása után
a MÁV állagában
64 db volt
Hajtókerékátmérõ:
1510 mm
Összes fûtõfelület
129 m2
Gõznyomás
8,5 bar
Mozd. szolgálati tömege:
38,6 t
Víz/Szén készlet:
12,5m3 /8 t
Legnagyobb sebesség:
55 km/h |
|

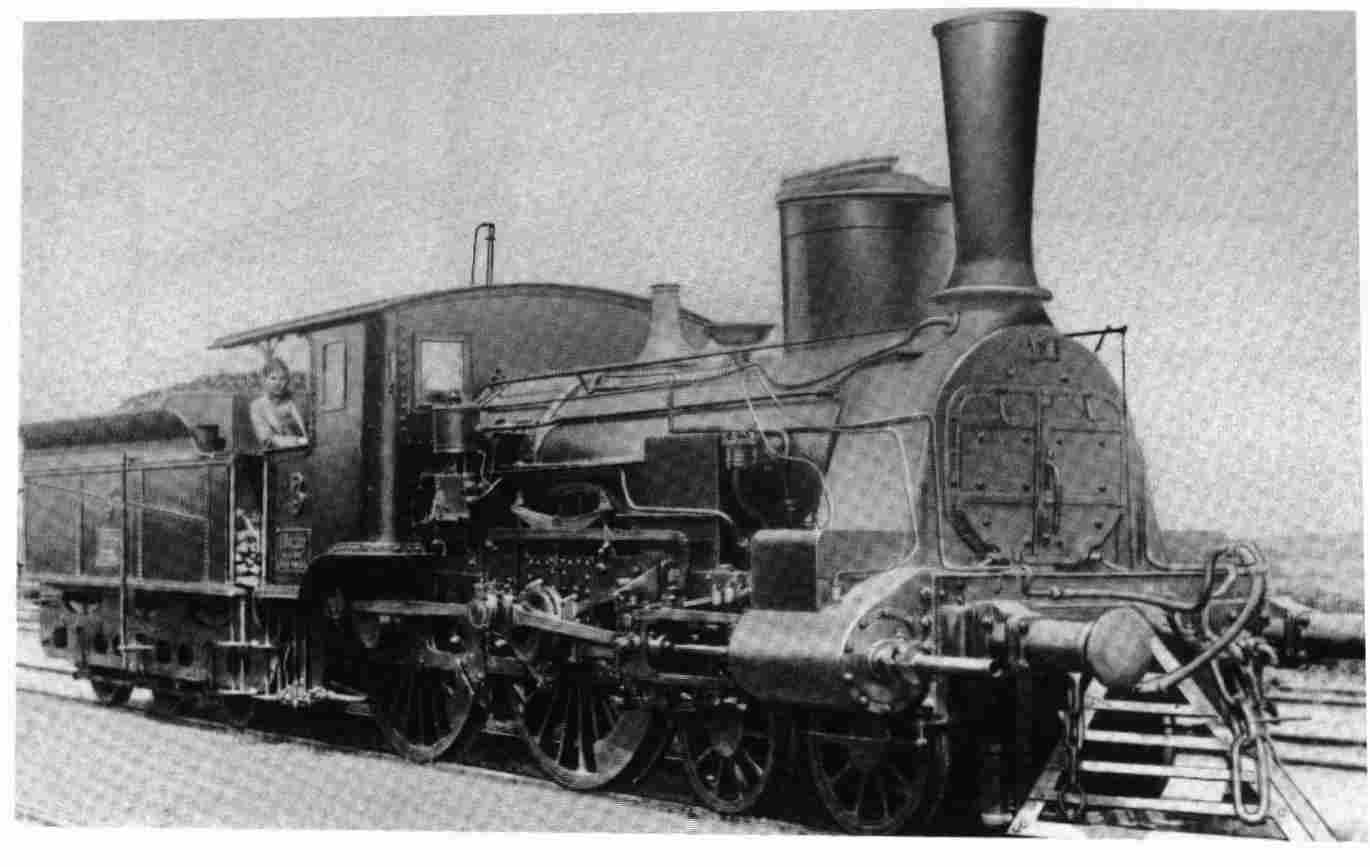

259 sorozat (I osztály)
2'B-n2
A MÁV 1873-ban bízta
meg a StEG bécsi gépgyárat, hogy építsen
olyan 2'B elrendezésû gyorsvonati mozdonyt, mely síkpályán
70-75 km/h sebességgel továbbítja a gyorsvonatokat
Hajtókerék átmérõje:
1922 mm
Összes fûtõfelület
96,7 m2
Gõznyomás
10 bar
Mozdony szolg. tömege:
38,2 t
Víz /Szén készlet
12,5 m3 /7
t
Legnagyobb sebesség:
75 km/h |
|

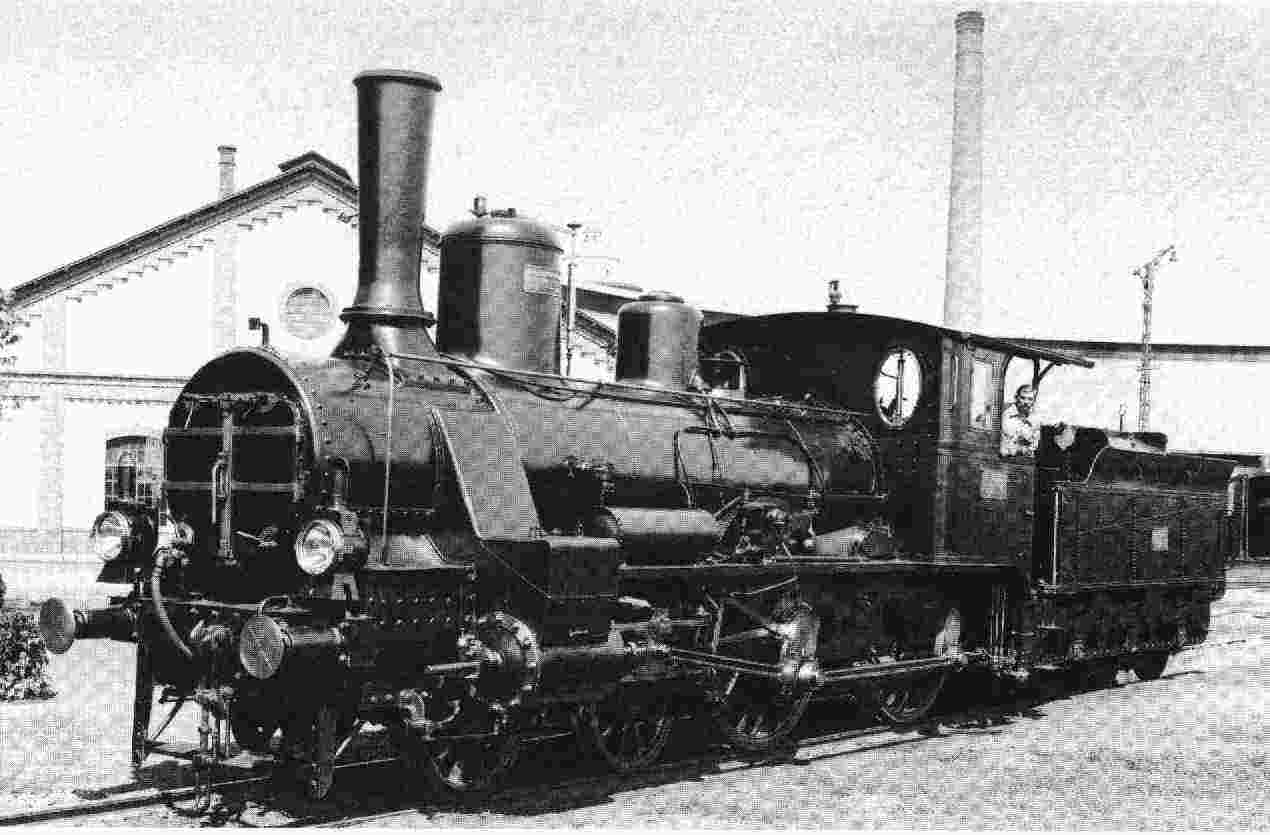

220 sorozat, (Ia osztály)
2'B-n2
Hajtókerék átmérõje:
1826 mm
Összes fûtõfelület:
135,6 m2
Kazán gõznyomása:
12 bar
Legnagyobb sebessége:
90 km/h |
|

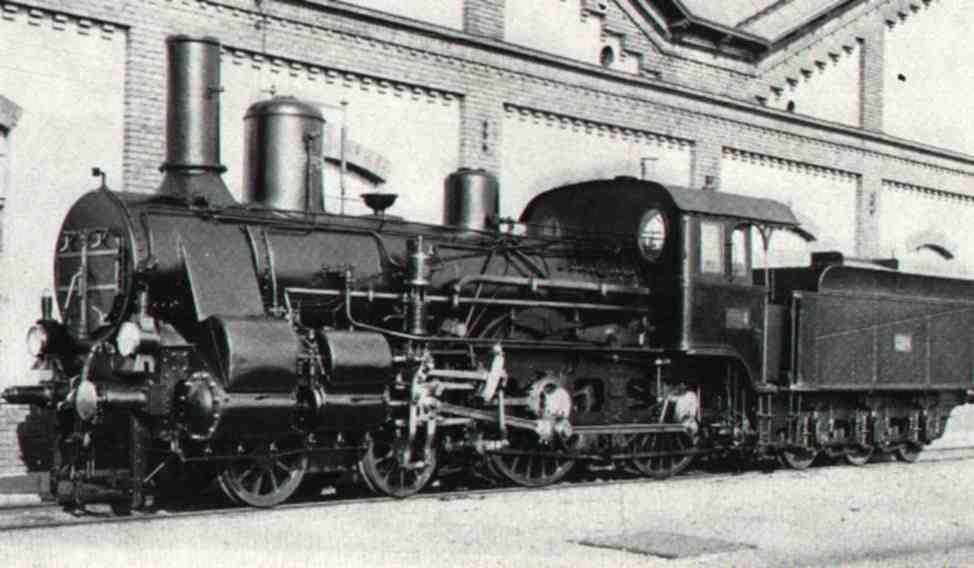

222 sorozat (Ie osztály) 2'B-n4v
A MÁV által bevezetett
díjszabás lehetõvé tette, hogy 1880-as években
egyre többen utazhassanak gyorsvonattal. A nagyobb terhelésbõl
adódó igények kielégítésére
tervezte a mozdonyt Kordina Zsigmond MÁV gépgyár neves
konstruktõre. Négyhengerû, kompaud gépezetének
jellegzetessége volt a Woolf-tandem rendszerû hengerelrendezés,
melynek lényege: a mozdonykeret mindkét oldalán elhelyezett
nagy és kisnyomású hengerek dugattyúit közös
dugattyúrúdra szerelték. a MÁV gépgyárban
1896-ban elkészült 222-es sorozat volt a gépgyár
által készített 1000. mozdony
Hajtókerék átmérõje:
2000 mm
Összes fûtõfelület
122,9 m2
Gõznyomás
13 bar
Mozdony szolg. tömege:
54,7 t
Víz /Szénkészlet
17 m3 /8,3
t
Max. sebesség:
90 km/h |
|

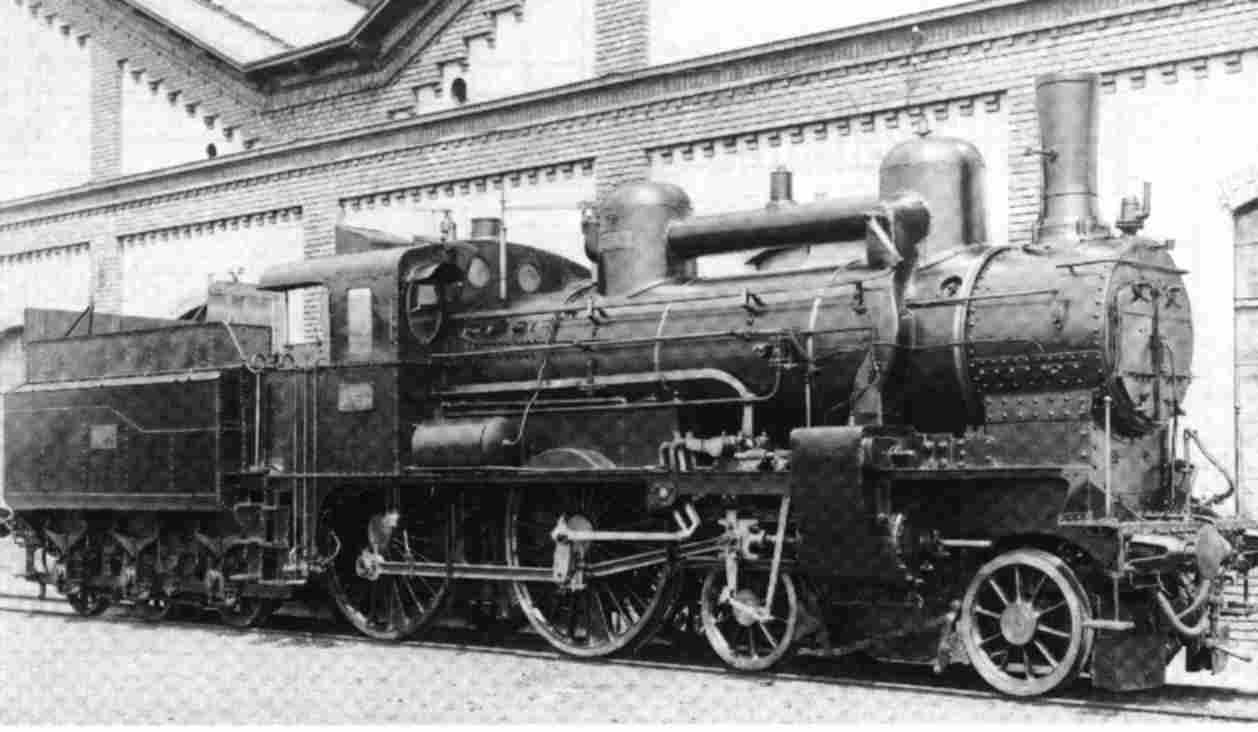

224 sorozat (Déli vasút
106 sorozat, 2'B-n2v)
4 db-ot a Bécsi StEG
gépgyár, további 5 db-ot 1902-03 között
a MÁV gépgyár készített. 1898-ban állították
forgalomba a Déli Vasútnál az eredetileg 106 -os sorozatú
mozdonyt. A mozdonyt nagyobb teljesítmény jellemezte az eddig
elkészült mozdonyokhoz képest, melyet a nagyobb kazán,
nagyobb kazánnyomás, és a kompaund gépezet
tett lehetõvé. A mozdony síkpályán 90
km/h-ás sebességgel 180 tonna elegyet tudott továbbítani.
Hajtókerék átmérõje:
2140 mm
Összes fûtõfelület:
153 m2
Gõznyomás:
13 bar
Mozdony szolg. tömege:
55,6 tonna
Víz /Szénkészlet:
16,7 m3 / 7,5
tonna
Maximális sebessége:
90 km/h |
|

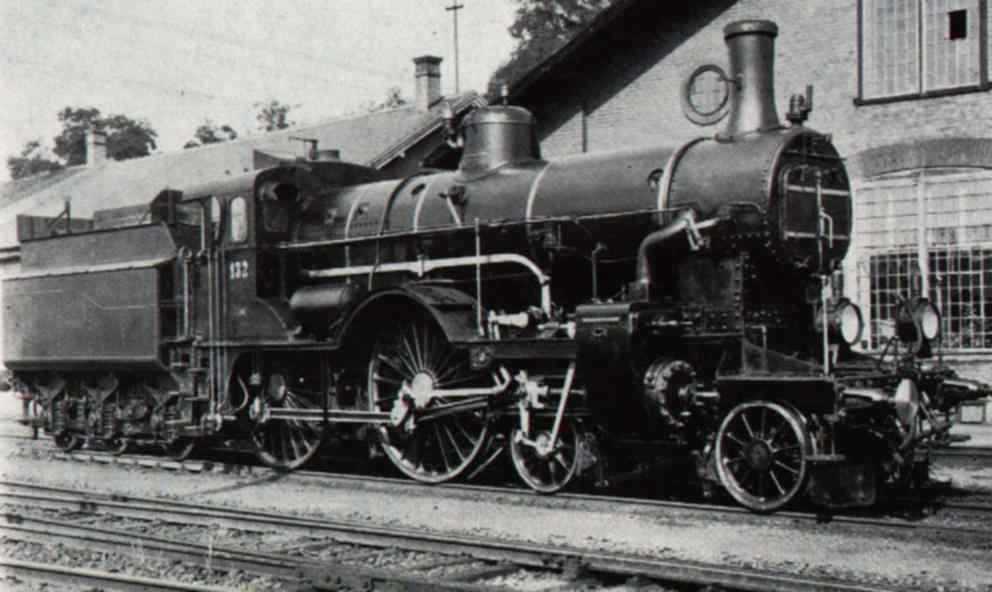

225 sorozat (DV 17c sorozat 2B-n2v)
1904-1906-ig gyártotta
MÁV Gépgyár. MÁV gyorsvonati mozdonya
Hajtókerék átmérõ:
2140 mm
Gõznyomás:
13 bar
Szolgálati tömeg:
54,4 tonna
Maximális sebesség:
90 km/h |
|

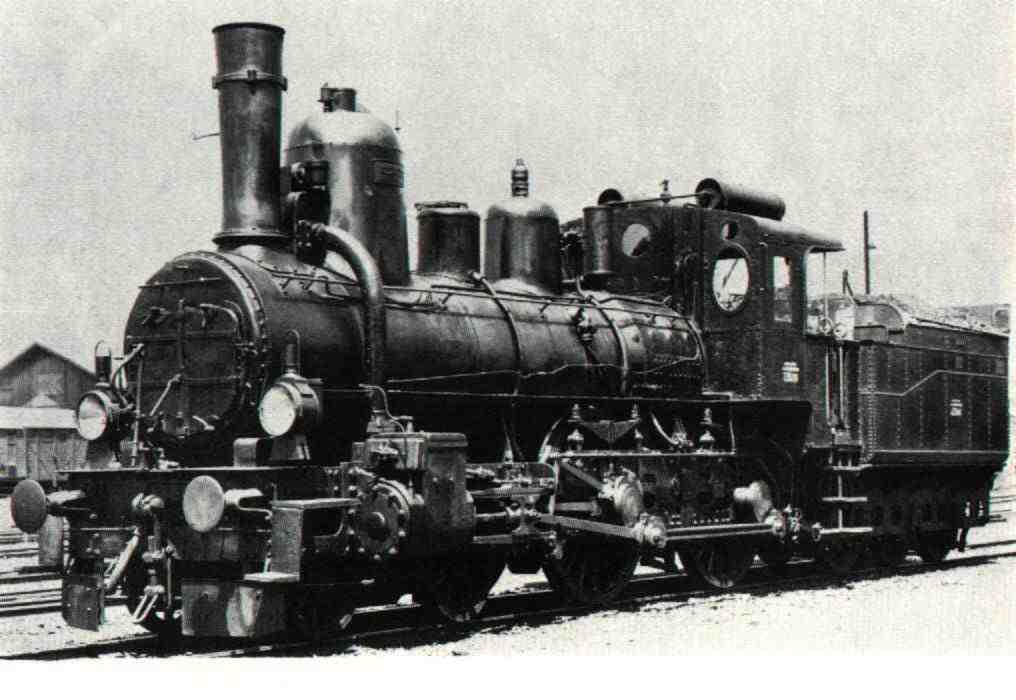

226 sorozat (DV 17c sorozat 2B-n2)
1894-1901-ig gyártotta
WLF, Floridsdorf, MÁV Gépgyár. MÁV
gyorsvonati mozdonya a századfordulón.
Hajtókerék átmérõ:
1740 mm
Gõznyomás:
12,5 bar
Szolgálati tömeg:
47,7 tonna
Maximális sebesség:
90 km/h |
|

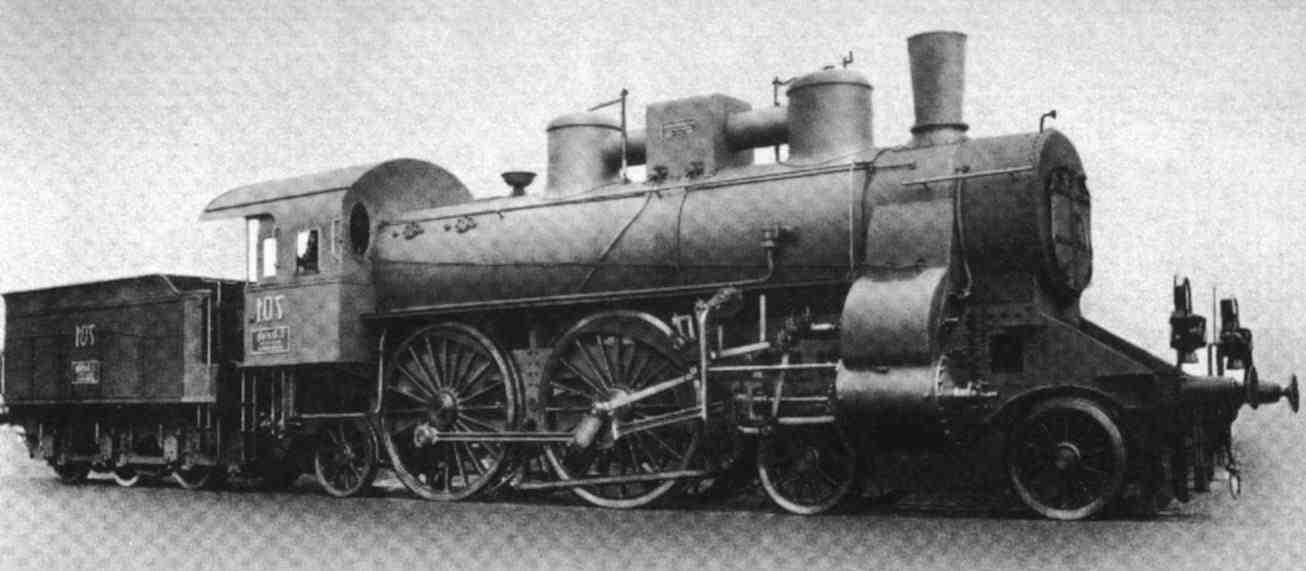

201 sorozat (Il osztály
2'B1-n2v)
A korábbinál nagyobb
teljesítményû és sebességû mozdonyokra
megnõtt igény. A MÁV gépgyár 1900-ban
mutatta be, majd ugyanabban az évben bemutatták a párizsi
világkiállításon is. A mozdony hatalmas méreteivel
és 2700 mm magas fekvõ kazán-középvonalávaláltalános
feltûnést keltett, és elnyerte a kiállítás
nagydíját. Ez a sorozatú mozdony közlekedett
elõször 100 km/h-ás sebességgel a MÁV
vonalain. A mozdony síkpályán 185 tonna tömegû
vonatot tudott 90 km/h-ás sebességgel továbbítani.
a mozdonyból még egy készült 1901-ben ,de az
ikergépezettel.
Hajtókerék átmérõje:
2100 mm
Összes fûtõfelület:
189 m2
Gõznyomás:
13 bar
Mozdony szolgálati tömege:
63,8 tonna
Víz /Szénkészlet:
17,7 m3 / 8
tonna
Maximális sebessége:
100 km/h |
|
202 sorozat ( 2B1-n2)
Im osztályú, késõbb
202 sorozatú mozdonyt 1900-ben gyártotta a MÁV Gépgyár,
túlhevítõsre építve.
A MÁV elsõ 100
km/h sebességû gyorsvonati mozdonya.
Hajtókerék átmérõ:
2100 mm
Gõznyomás:
13 bar
Szolgálati tömeg:
63,8 tonna
Maximális sebesség:
100 km/h |
|

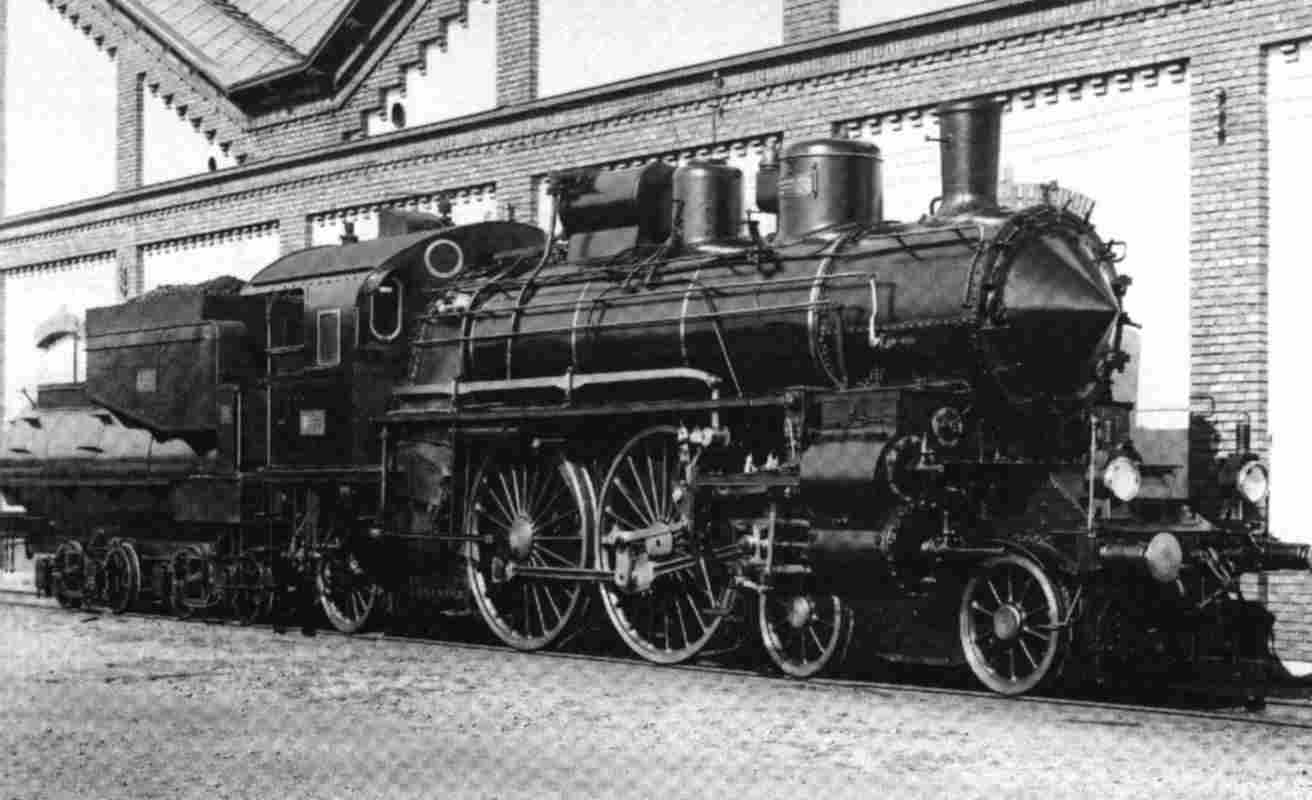

203 sorozat (In osztály
2'B1'-n4v)
A 201-es sorozatú mozdonyok
bebizonyították, hogy hosszútávon nem lehet
velük kielégíteni a várható vontatási
igényeket. Ezért a MÁV Gépgyár 1906-ban
elkészítette a 203-as sorozatú gõzmozdony elsõ
példányát, melybõl 1908-ig összesen 24
db-ot építettek. A négyhengerû, kompaund gépezetû
mozdonyok építésük idején a kontinens
legnagyobb teljesítményû 2'B1' tengely- elrendezésû
mozdonyai voltak. A mozdony a mûtanrendõri próbán
elért 142 km/h-ás sebességnél is igen nyugodt
futású volt. A mozdony 215 km-es Budapest-Pozsony útvonalat
406 tonna tömegû próba-gyorsvonattal 2 óra 22
perc alatt tette meg.
Hajtókerék átmérõ:
2100 mm
Összes fûtõfelület:
262,3 m2
Gõznyomása:
16 bar
Szolgálati tömege:
74,4 tonna
Víz / Szénkészlet:
22m3 /8 tonna
Maximális sebessége:
100 km/h |
|

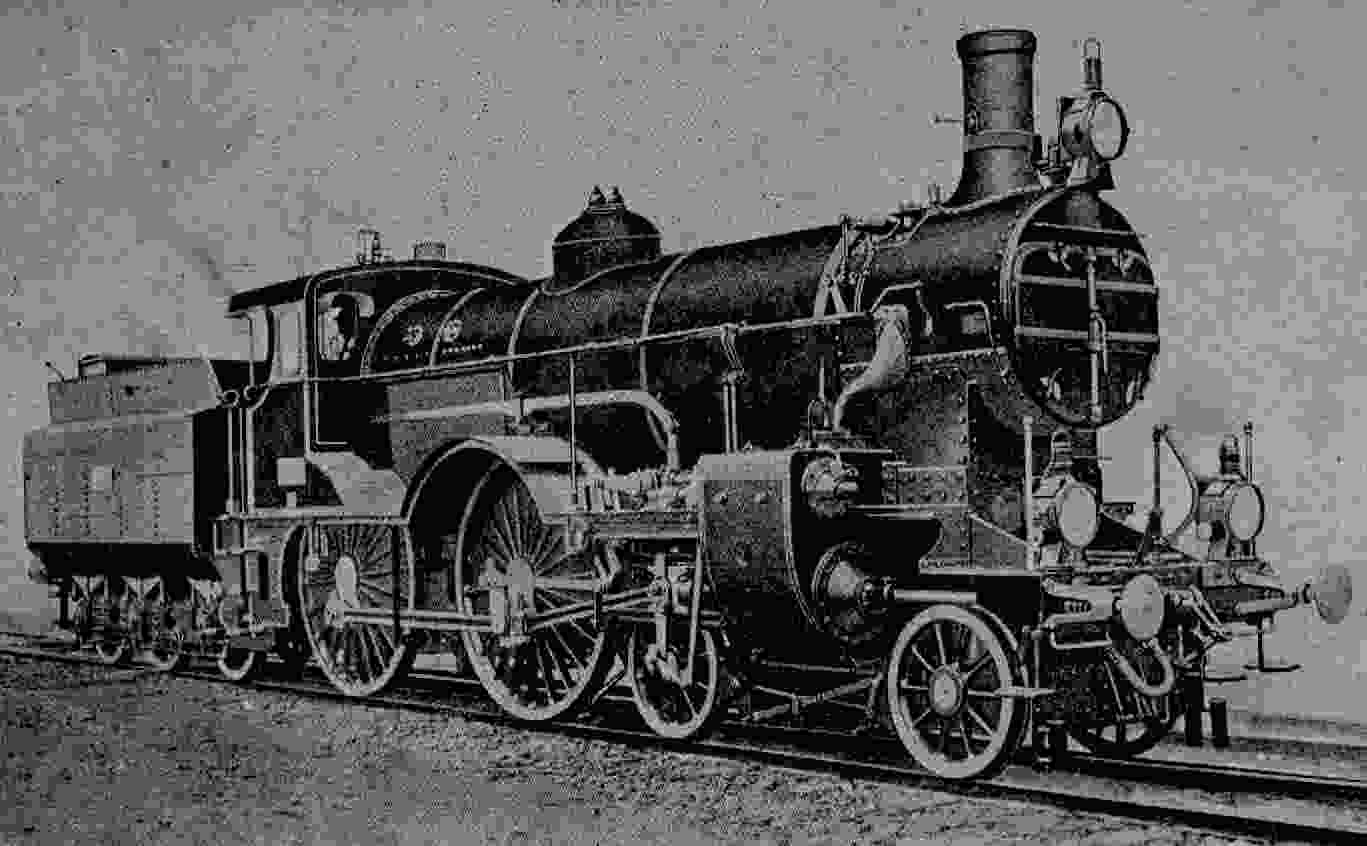

206 sorozat ('1C2' )
1903-ban készült,
túlhevített gõzzelmûködõ négyhengeres
kompaund rendszerû mozdony, Gölsdorf legszebb gyorsvonati
mozdonya, a Déli Vasút államosítása
után a MÁV 225 sorozatúra számozta át
Hajtókerék átmérõ:
2140 mm
Gõznyomás:
13 bar
Szolgálati tömeg:
54,4 tonna
Maximális sebesség:
90 km/h |
|

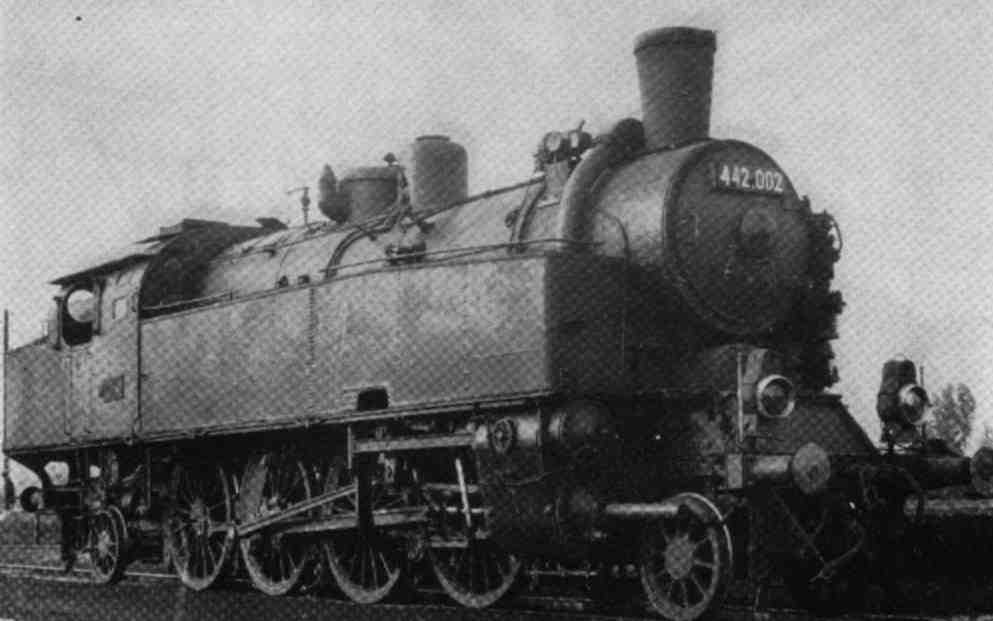

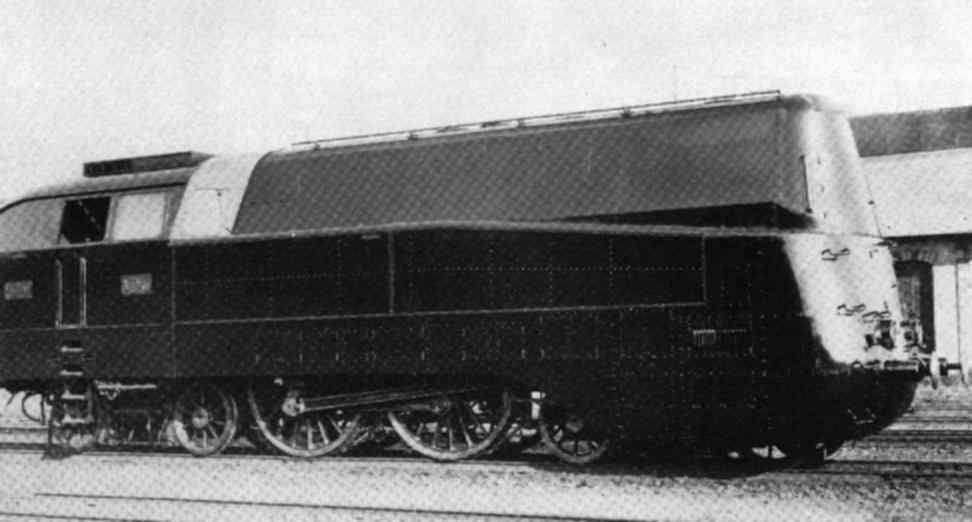

242 sorozat (2'B2'-h2t)
Hajtókerék átmérõ:
2000 mm
Összes fûtõfelület:
155,4 m2
Gõznyomás:
18 bar
Szolgálati tömeg:
85,4 tonna
Víz /Szénkészlet:
10 m3 / 4 tonna
Maximális sebesség:
120 km/h |
|

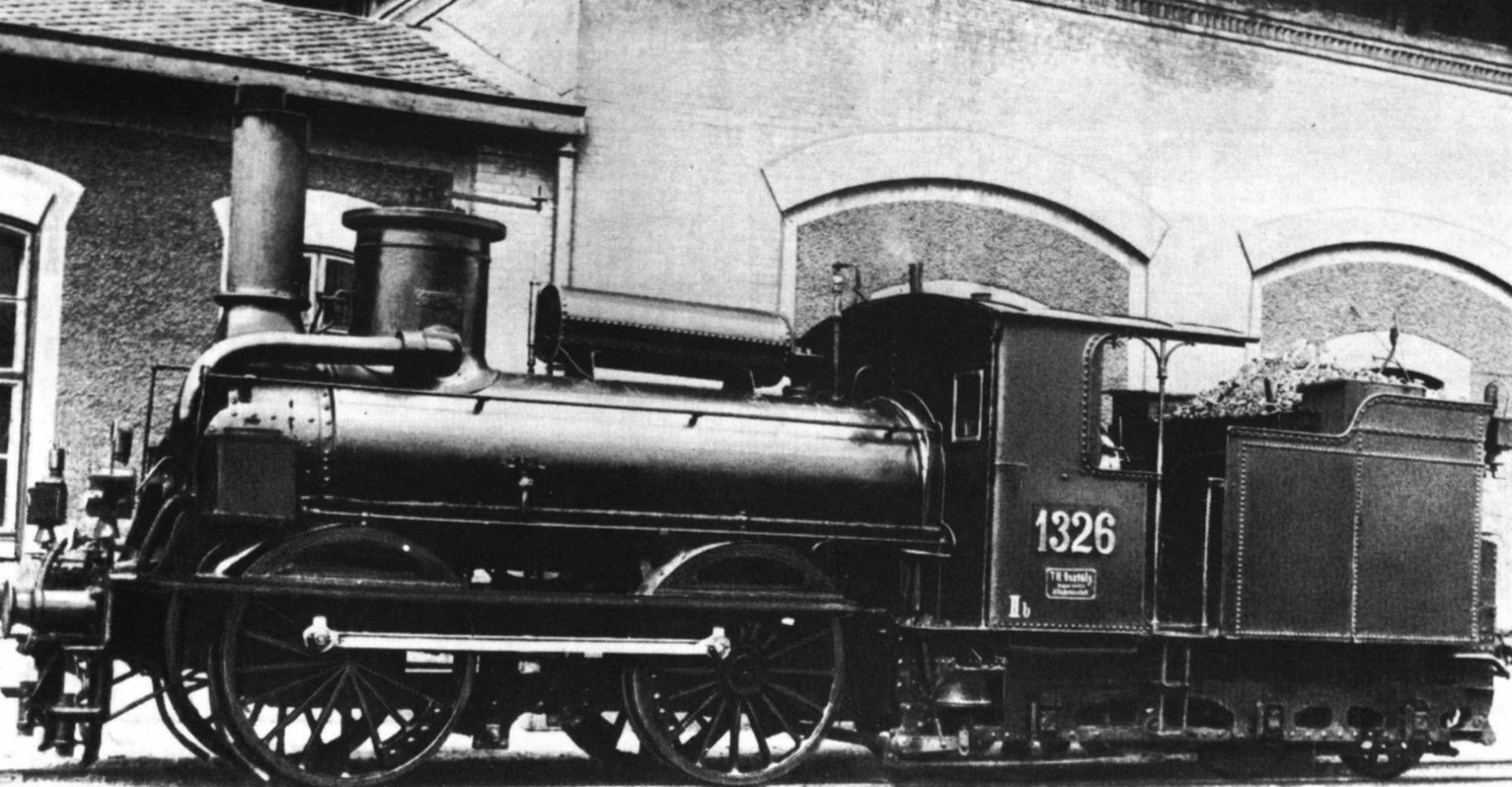

250 sorozat (B3-n2Et)
A mozdonyokat1865-1873 között
StEG bécsi gépgyára építette. 1891-ben,
37 db mozdony került a a MÁV állagába.
Személyvonatokat továbbított. A kissugarú kanyarulatú,
nagy emelkedõjû hegyi pályára készült.
A kazán hátsó része a tûzszekrény,
egy kéttengelyes szerkocsi forgóvázra támaszkodott.
A szerkocsi forgóvázkeretet, és a mozdonykeretet egymással
egy csapszeg kötötte össze, így lehetséges
volt mindkét keret sugárirányú beállása.
Hajtókerék átmérõ:
1598 mm
Összes fûtõfelület:
121,9 m2
Gõznyomás:
9 bar
Szolgálati tömeg:
53,9 tonna
Víz /Szénkészlet:
7,9 m3 /3,9054 tonna
Maximális sebesség:
75 km/h |
|

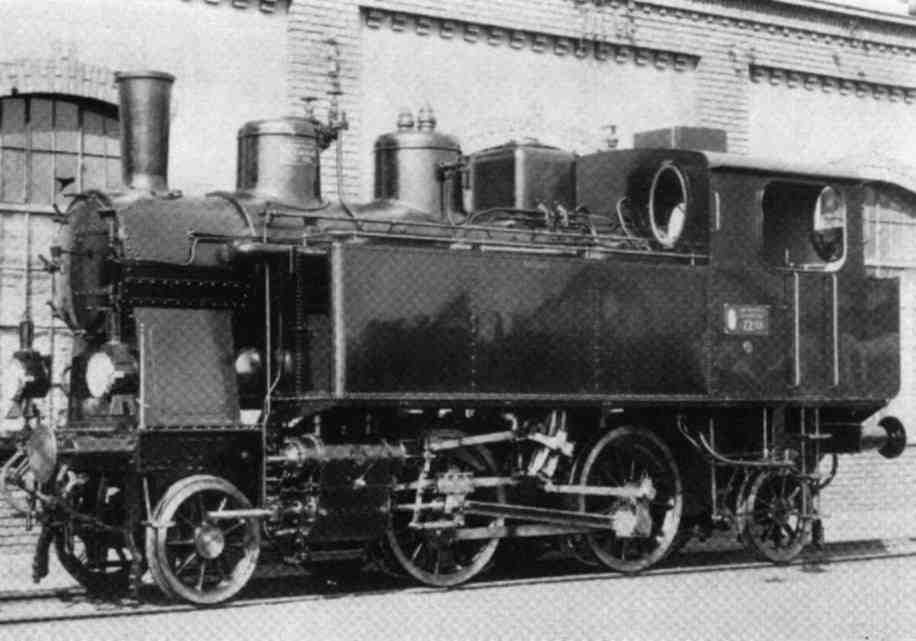

275 sorozat ( 22 sorozat 1'B1'-h2t
)
Hajtókerék átmérõ:
1220 mm
Összes fûtõfelület:
65,9 m2
Gõznyomás:
14 bar
Szolgálati tömeg:
36,4 tonna
Víz /Szénkészlet:
4 m3 / 1,3
tonna
Maximális sebesség:
70 km/h |
|

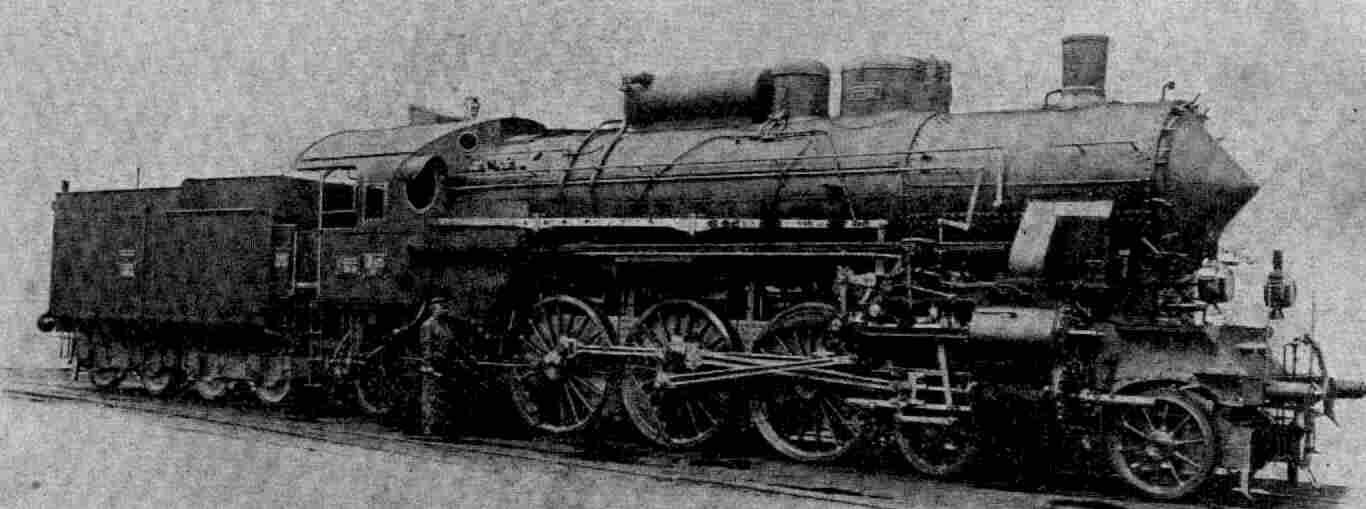

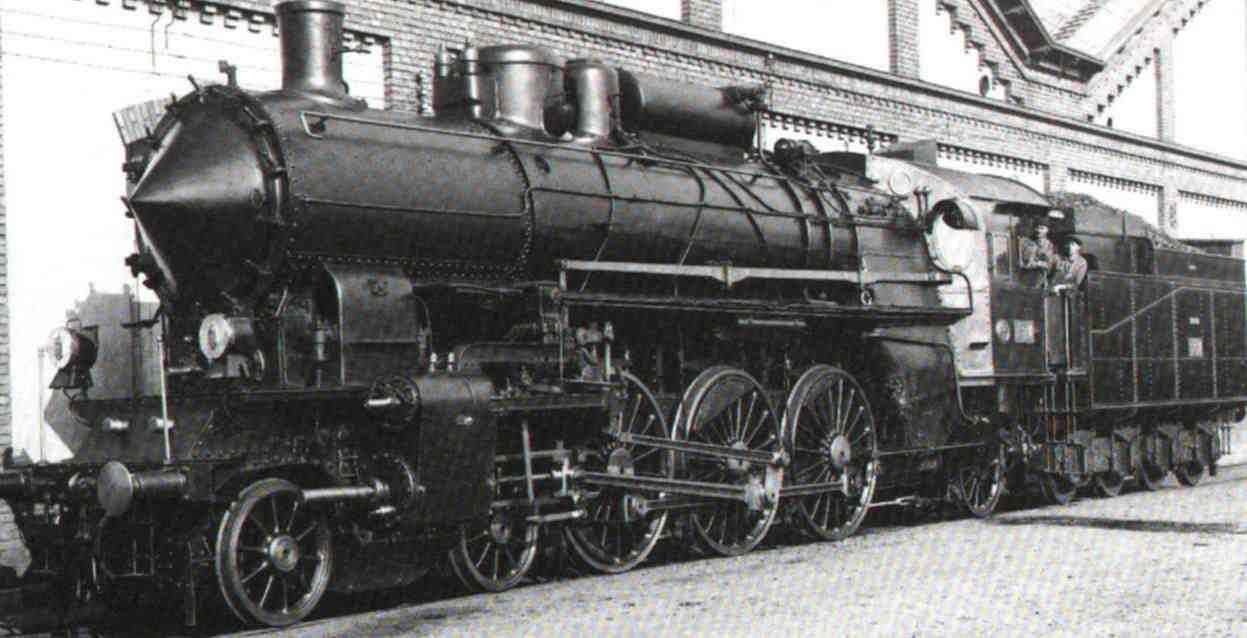

301 sorozat ( 2'C1'-h4)
A MÁV fõvonalain
a növekvõ utazási igények kielégítésére
szükségessé vált, hogy 10-11 négytengelyes
kocsiból álló 90-100 km/h sebességgel közlekedjenek
a gyorsvonatok.a MÁV az elõbbi vontatási feladatokra
randelte meg a MÁV gépgyártól 1910-ben
a 301-es sorozatú mozdonyokat. Ez a mozdony építésekor
Európa legnagyobb teljesítményû, legszebb gyorsvonati
mozdonya volt. A mozdony négyhengeres kivitelben készült.
A négy henger közül kettõt a kereten belül
helyeztek el.A külsõ hengerek a középsõ,
a belsõ hengerek az elsõ kerékpárt hajtották.
A négyhengeres kivitel és a kedvezõ futómû
elrendezés miatt a mozdony rendkívül nyugodt futású
volt. A mozdony megrendelésekor a kompaund és iker gépezeti
rendszer közötti verseny még nem dõlt el, ezért
a MÁV két kompaund gépezetût is rendelt. Az
összehasonlító kisérletek alapján a további
mozdonyokat iker gépezettel szállították. A
mozdonyok síkpályán 100 km/h sebességgel 340
tonna (8 db négytengelyes gyorsvonati kocsi) tömegû vonatot
továbbított. Próbameneten a mozdony 140 km/h sebességet
ért el. 1911-14 között 22 db 301 sorozatú mozdonyt
építettek.
Hajtókerék átmérõ:
1826 mm
Összes fûtõfelület:
245 m2
Gõznyomás
16 bar
Szolgálati tömeg:
84,7 tonna
Víz / Szénkészlet:
23 m3 / 8 tonna
Maximális sebesség:
100 km/h |
|

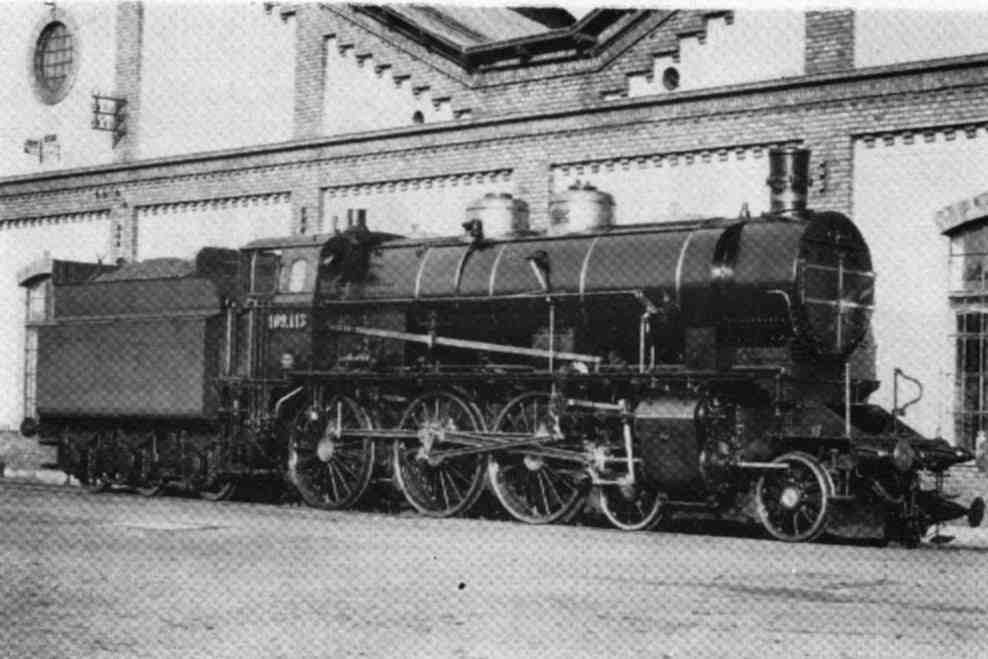

302 sorozat ( Déli vasút
109 sorozat, 2'C-h2)
Hajtókerék átmérõ:
1750 mm
Összes fûtõfelület:
185 m2
Gõznyomás:
13 bar
Szolgálati tömeg:
66,9 tonna
Víz / Szénkészlet:
17 m3 / 6,1
tonna
Maximális sebesség:
100 km/h |
|

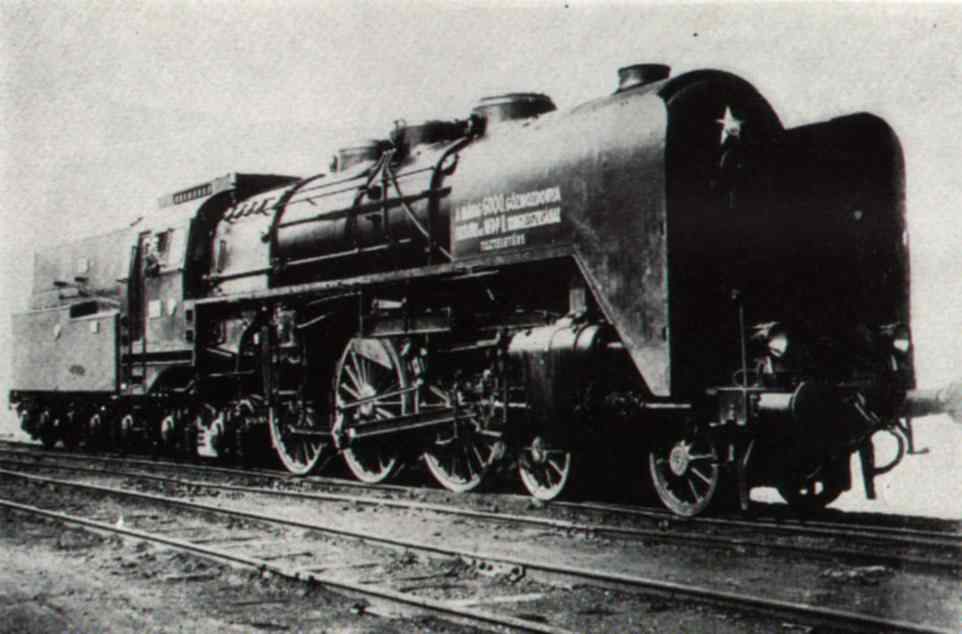

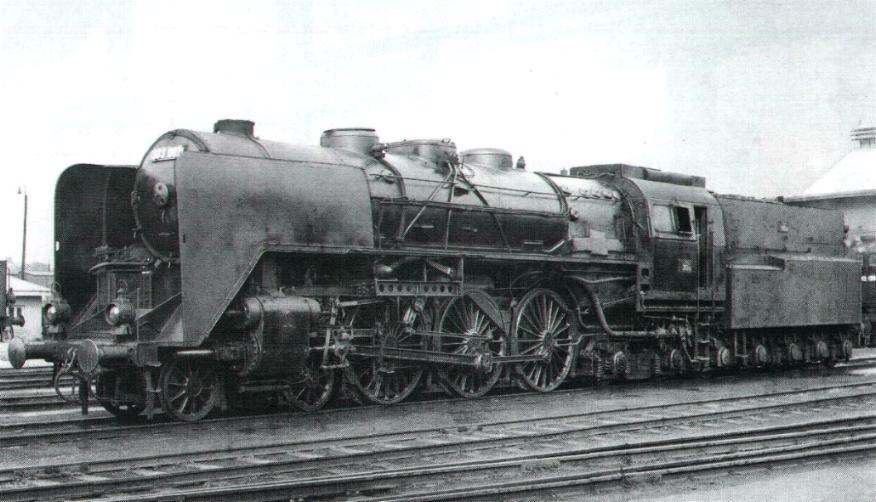

303 sorozat (2C2-h2)
1940-ben a nehéz gyorsvonatok
továbbítására a MÁV a MÁVAG-tól
2 db 303 sorozatú mozdonyt rendelt. A mozdonynak az elõírások
szerint síkpályán 120 km/h sebességgel 430
t, 110 km/h sebességgel 530 t tömeg? vonatot kellett továbbítani.
A nyugodt futás érdekében a mozdony futómûve
2'C2' elrendezésû lett. Ezzel a futómûvel a mozdony
futási tulajdonsága még 150 km/h sebességnél
is kedvezõ volt. A mozdonyt eredetileg háromhengeres gépezettel
és áramvonalas burkolattal tervezték. Az egyszerûbb
szerkezeti felépítésre való törekvés
miatt a mozdony kéthengeres változatban, áramvonalas
burkolat nélkül épült. A mozdonyt a fûtõ
munkájának megkönnyítésére felszerelték
gépi ("stoker") tüzelõberendezéssel. A II. világháború
eseményei miatt az elsõ mozdony csak 1951-ben készült
el. A mozdonyból mindössze 2 db-ot építettek
annak ellenére, hogy az a MÁV legkorszerûbb gyorsvonat!
mozdonya volt. A hazai vontatás dízelesítése
és villamosítása miatt ugyanis a MÁV eltekintett
további 303 sorozatú mozdonyok beszerzésétõl.
A mozdonyok egy évtizeden keresztül továbbítottak
rendszeresen nehéz gyorsvonatokat.
Hajtókerék átmérõ:
2000 mm
Gõznyomás:
18 bar
Szolgálati tömeg:
116,5 tonna
Maximális sebesség:
120 km/h |
|

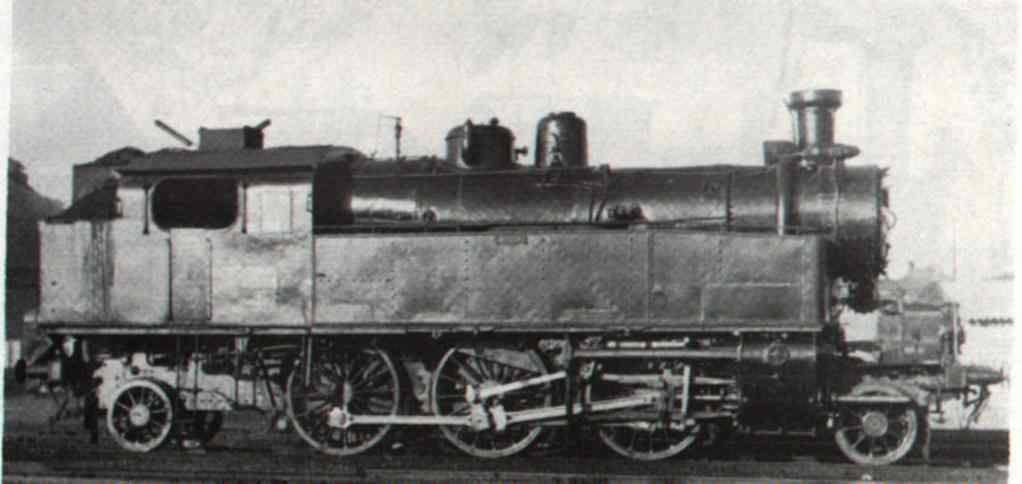

315 sorozat ( 1C1-h2)
Gyártotta helyi
személyvonatos mozdonyként MÁV Gépgyár
1917-18-ban
Hajtókerék átmérõ:
1606 mm
Gõznyomás:
13 bar
Szolgálati tömeg:
73,5 tonna
Maximális sebesség:
90 km/h |
|

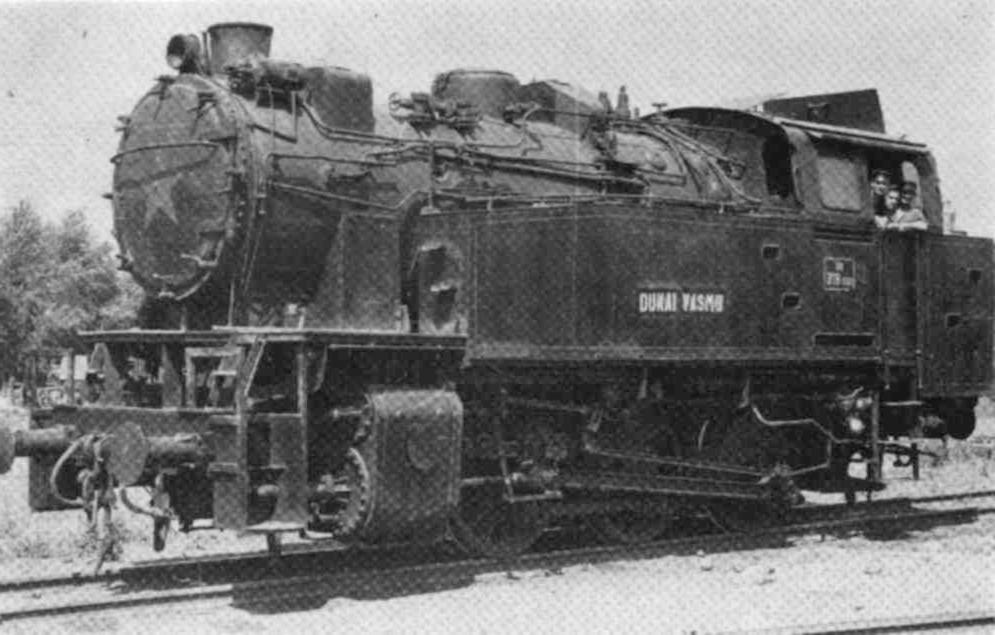

318-(319) sorozat ( C-h2t)
Tolató mozdony, Gyártotta
1954-ben Lb KM, Potsdam-Babelsberg
Hajtókerék átmérõje:
1300 (1100) mm
Gõznyomása:
16 (14) bar
Szolgálati tömeg:
70, (47,1) tonna
Maximális sebesség:
20 (40) km/h |
|

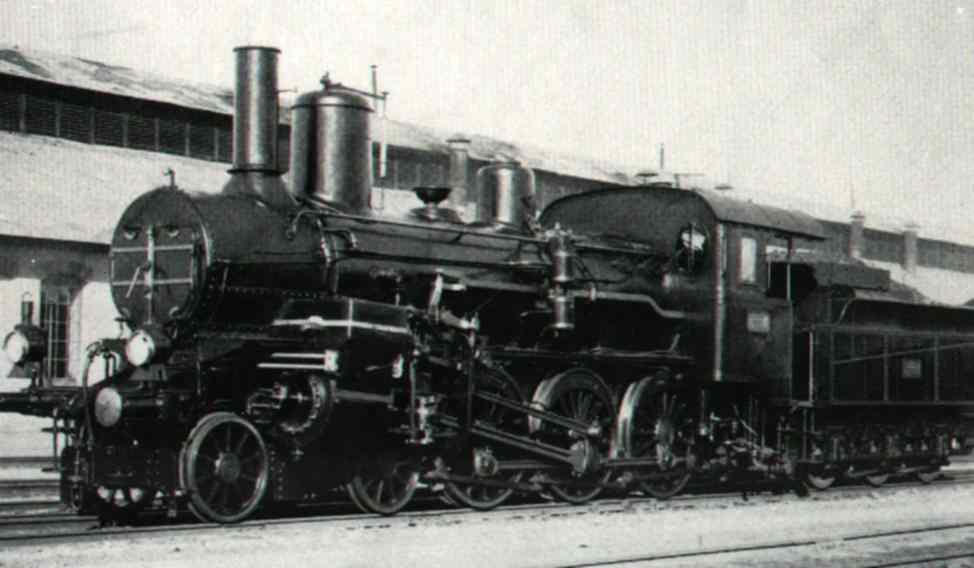

321 sorozat (Ik. oszt. 2C-n2v)
MÁV hegyi pálya
gyorsvonati mozdonya, gyártotta 1897-1899 ig MÁV Gépgyár.
Hajtókerék átmérõje:
1606 mm
Gõznyomás:
13 bar
Szolgálati tömeg:
57,7 tonna
Maximális sebesség:
75 km/h |
|

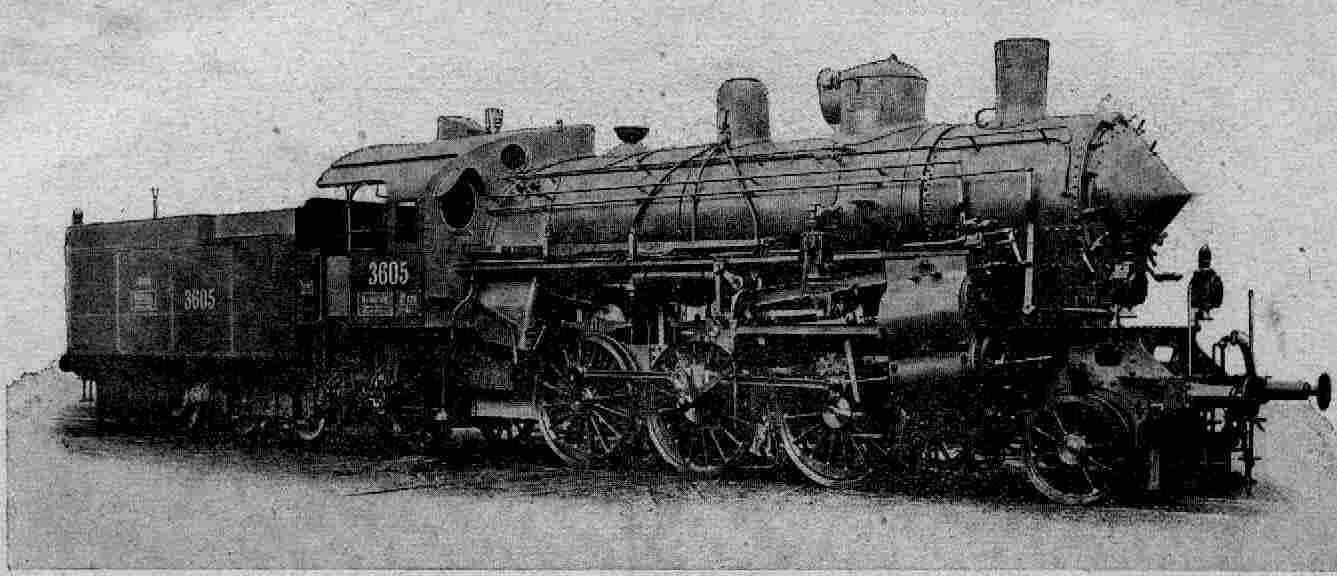

322 sorozat (IIIs oszt. 1'C1'-n4v)
Az 1900-as évek közepén
a MÁV-nak szüksége volt olyan mozdonyra, mely 8-10°%
-es emelkedõjû pályaszakaszon közlekedõ,
gyakran megálló gyorsvonatok forgalmát bonyolítja
le. A MÁV 1907-ben rendelte meg a MÁV Gépgyártól
a nagyteljesítményû személyvonati mozdonyát.
1908-1909 között 40 db készült. A mozdony érdekessége,
hogy mint a külsõ, mint a belsõ hengerek ferde elhelyezésû.Az
elöli és hátsó Adams-Webb féle futókerékpárok
és a négyhengeres, kiegyensúlyozott gépezet
miatt rendkívül nyugodt futású volt.. A mozdony
síkpályán 520 tonna tömegû vonatot 75 km/h
sebességgel vontatott.
Hajtókerék átmérõje:
1606 mm
Összes fûtõfelület:
256,8 m2
Gõznyomás:
16 bar
Szolgálati tömeg:
71,2 tonna
Víz /Szénkészlet:
26 m3 / 8 tonna
Legnagyobb sebesség:
90 km/h |
|

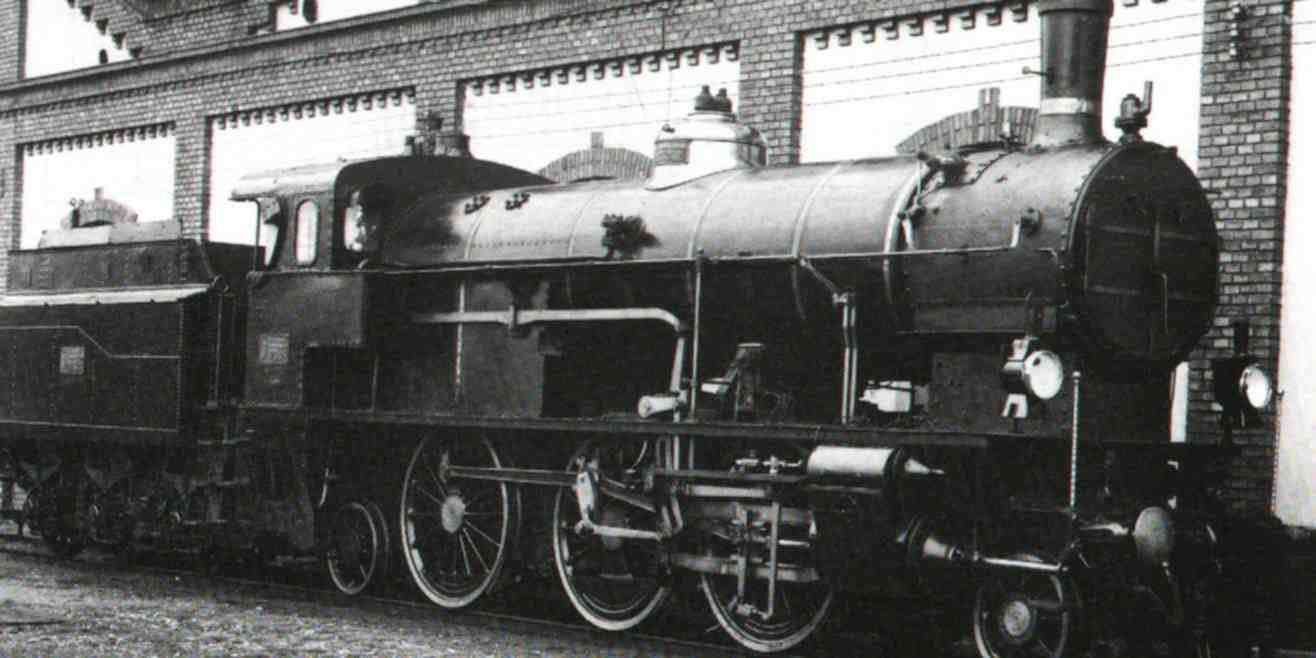

323 sorozat (IIIt oszt. 1'C1'-n2v)
1908-ban a MÁV
vonalain hiány volt a 140 kN tengelyterhelésre engedélyezett
nagytömegû gyors és személyvonatok továbbítására
alkalmas mozdonyok. Egy új mozdonytípus tervezéséhez
legalább másfél év kellett volna, és
mivel a budapesti MÁV Gépgyárnak annyi megrendelése
volt, hogy újabbat nem tudott volna kielégíteni, ezért
a neves osztrák mozdonyszerkesztõ Gölsdorf tanácsára
az osztrák mozdonygyárakhoz fordult az új mozdonytípus
beszerzése ügyében. A MÁV igényeit is
kielégítõ osztrák 329 sorozatú mozdonyát
kezdték el gyártani a MÁV részére 323-as
sorozatszám alatt. A mozdonyból 1908-10 között
65 db készült a bécsi, bécsújhelyi, floridsdorfi,
és prágai mozdonygyárak. Szinte ugyanilyen kivitellel
a Déli Vasút részére 1911-12.ben 6 db készült
a 323-as sorozatú mozdonyból.
Hajtókerék átmérõ:
1614 mm
Összes fûtõfelület:
121,8 m2
Gõznyomás:
15 bar
Szolgálati tömeg:
60,1 tonna
Víz / Szénkészlet:
14,2 m3 / 6,1
tonna
Maximális sebesség:
80 km/h |
|

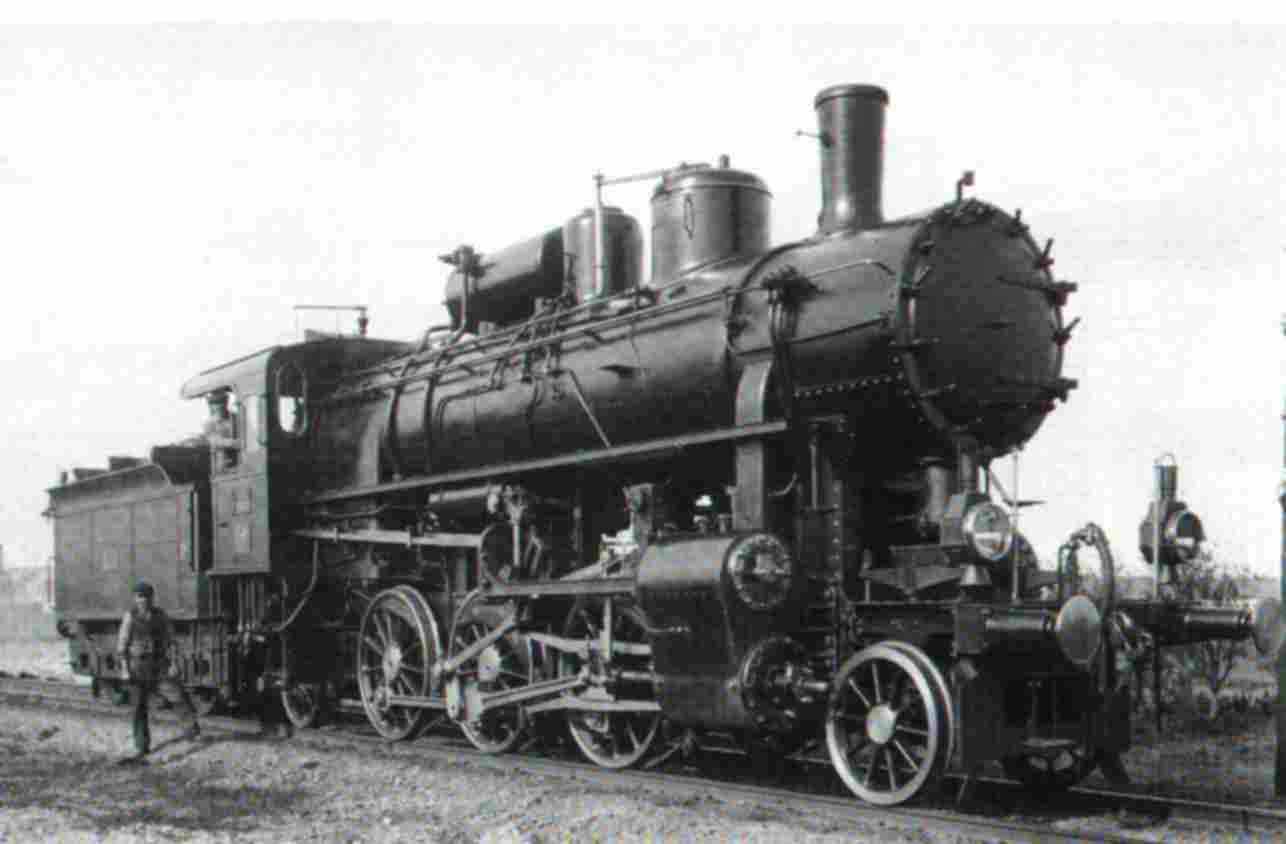

324 sorozat (IIIu oszt. 1'C1'-h2)
Hajtókerék átmérõje:
1440 mm
Összes fûtõfelület.
213 m2
Gõznyomás:
12 bar
Szolgálati tömeg:
60 tonna
Víz /Szénkészlet:
12,5 m3 / 7
tonna
Maximális sebesség:
75 km/h |
|

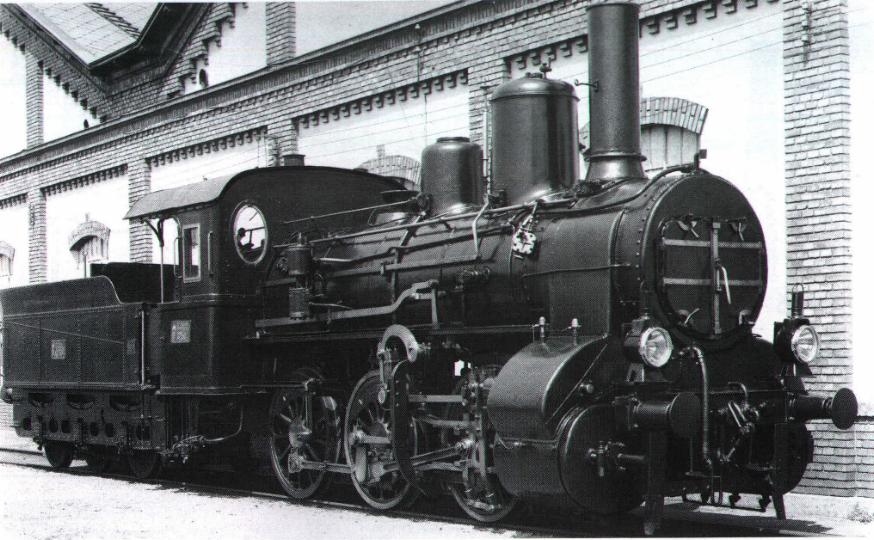

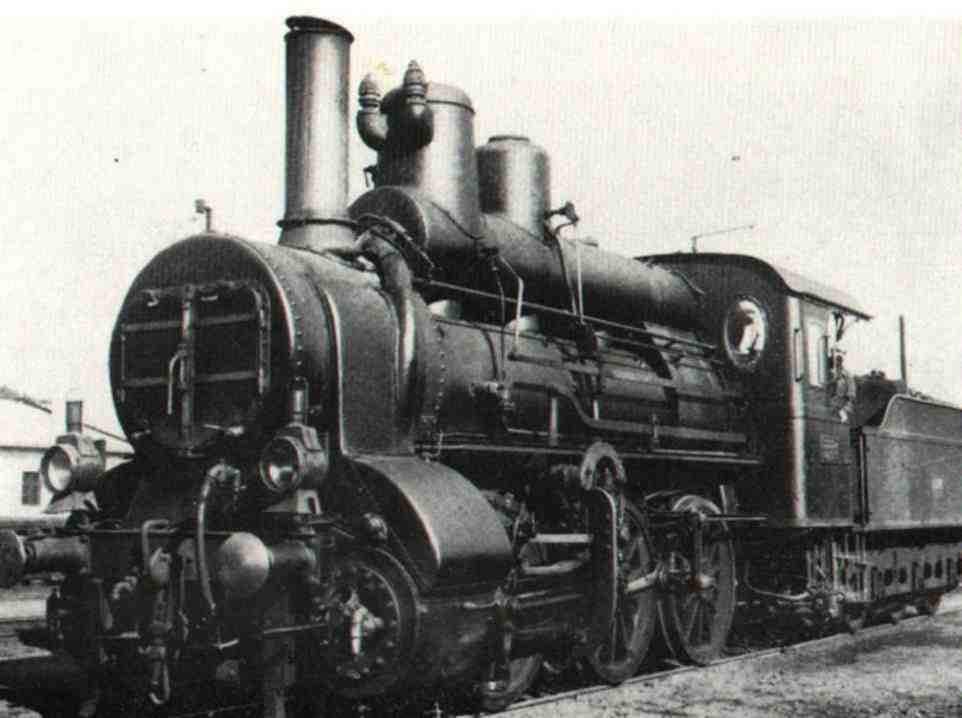

325 sorozat (C -n2v) IIIq oszt
Az 1890-es évek elején
a MÁV-nak szüksége volt egy több vontatási
feladatra is felhasználható un. univerzális mozdonyra.
Az elõbbieknek megfelelõen a Illq osztályú,
késõbb 325 sorozatú mozdonyt személy- és
tehervonatok, sík- és hegyipályákon való
továbbítására, sõt kivételes
esetekben gyorsvonati szolgálatra is tervezték. Az elsõ
Illq sorozatú mozdonyt 1893-ban készítette a MÁV
Gépgyár. A mozdonyt a gyár hírneves mozdonyszerkesztõje
Kordina Zsigmond tervezte. A pálya teherbíróképessége
csak 140 kN legnagyobb tengelyterhelést engedett meg, így
a háromtengelyû mozdony tömege 42 t lehetett. A tehervo-
nati szolgálatban lényeges
volt a teljes mozdonytömeg kihasználása a tapadás
céljára, ezért a mozdony futókerékpár
nélkül készült. A 325 sorozatú mozdonyok
elsõsorban a rövid tengelytávolságuk és
kompaund gépezetük miatt 50-60 km/h sebességnél
nyugtalan járásúak voltak, de a kisebb sebességû
személy- és gyorsvonatok továbbítására
jól beváltak. A mozdonyok síkpályán
60 km/h sebességgel 410 t tömegû, 30 km/h sebességgel
975 t tömegû vonatot továbbítottak. A mozdonyok
az elsõ világháború végéig rendszeresen
továbbítottak gyorstehervonatokat. A mozdonyokból
1893-1907 között 247 db készült.
Hajtókerékátmérõ
1440 mm
Szélsö tengelytávolság
3500 mm
Rostélyfelület összes
fûtõfelület 122,4 m2 Gõznyomás
13 bar
Mozdony szolgálati tömeg
42,5 t
Tapadási tömeg
42,5 t
Szerkocsi szolgálati
tömeg
34 t Szénkészlet
8 t Vízkészlet
12,5 m3
Ütközõk közötti
hossz
15440 mm
Legnagyobb sebesség
60 km/h |
|

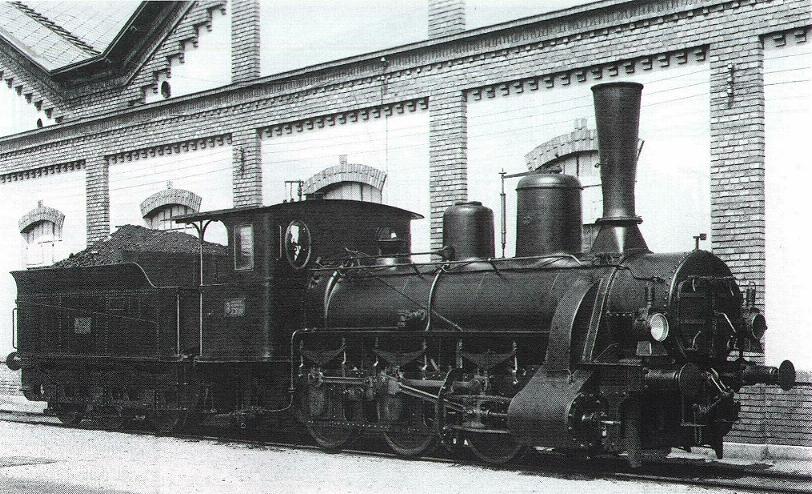

326 sorozat (IIIe osztály) C-n2
Hajtókerékátmérö
1221 mm
Szélsõ tengelytávolság
3160 mm
Hengerátmérõ
460 mm
Dugattyú lökethossz
632 mm
Rostélyfelület
1,65 m2
Összes fûtõfelület
125,38 m2
Gõznyomás
10 bar
Mozdony szolgálati tömeg
39,6 t
Tapadási tömeg
39,6 t
Szerkocsi szolgálati
tömeg 34 t
Szénkészlet
8 t
Vízkészlet
12,5 m3
Ütközõk közötti
hossz 15160 mm
Legnagyobb sebesség
45 km/h |
|

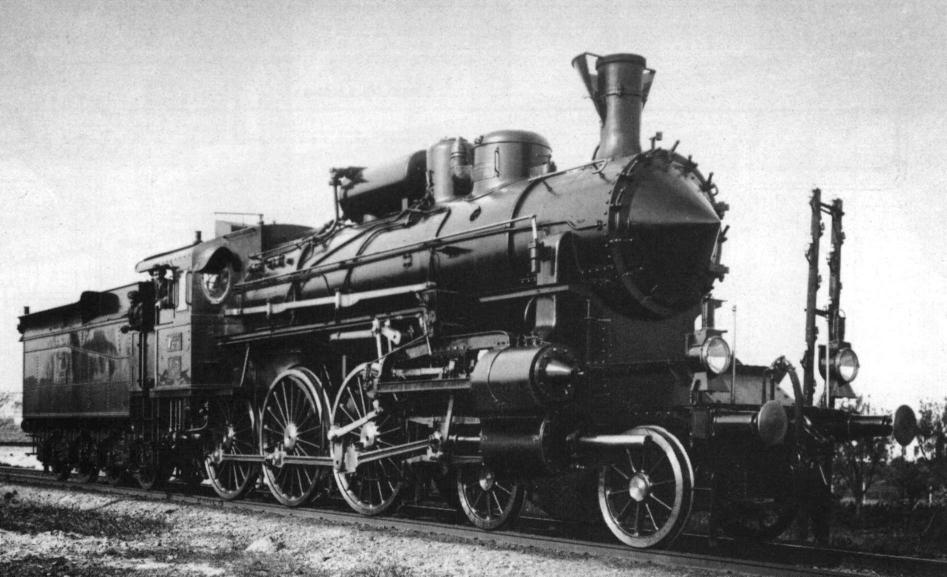

327 sorozat (2'C-h2)
Hajtókerék átmérõ:
1826 mm
Szolgálati tömeg:
62,9 tonna
Összes fûtõfelület.
186,8 m2
Gõznyomás:
12 bar
Víz / Szénkészlet
20 m3 / 9 t
Maximális sebesség:
100 km/h |
|

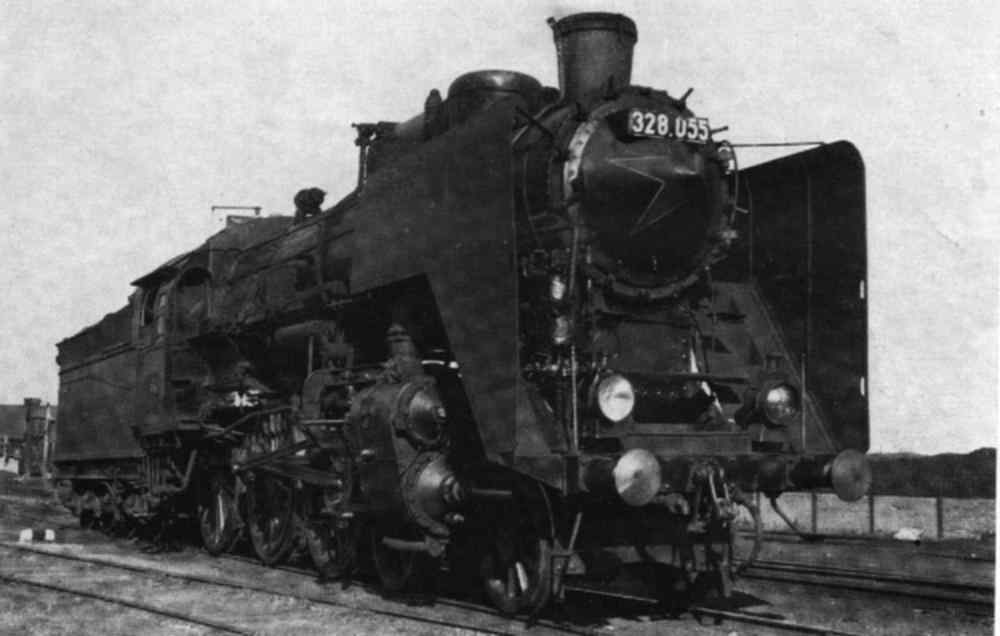

328 sorozat (2'C-h2)
Az elsõ világháború
utáni idõszakban a MÁV-nak - különösen
a személy- és gyorsvonatok továbbításához
- nem volt elég fõvonali mozdonya a 140 kN tengelytehelésû
vonalakra. Ezen hiányosság megszüntetésére
a MÁV részben a német Henschel mozdonygyártól,
részben a MÁV Gépgyártól beszerzett
139 db 328 sorozatú gõzmozdonyt. A mozdony gépezete
eltérõen a 327 sorozatú mozdonyétól
nem az elsõ, hanem a második kapcsolt kerékpárt
hajtja, ami kedvezõbb megoldás a keretszerkezet igénybevétele
szempontjából. Az 1920-1922 között gyártott
mozdonyok a rézhiány miatt Brotán-rendszerû
kazánnal készültek. A mozdonyszemélyzet részére
hátrányos volt a szûk és rövid vezetõállás.
A mozdony jól bevált a könnyû gyorsvonatok és
a közepes terhelésû személyvonatok továbbítására.
A vontató képességére jellemzõ, hogy
a síkpályán 90 km/h sebességgel 320 t tömegû
vonatot továbbított.
Hajtókerék átmérõ:
1826 mm
Szolgálati tömeg:
69 tonna
Összes fûtõfelület.
164,7 m2
Gõznyomás:
12 bar
Víz / Szénkészlet
20 m3 / 9 t
Maximális sebesség:
100 km/h |
|

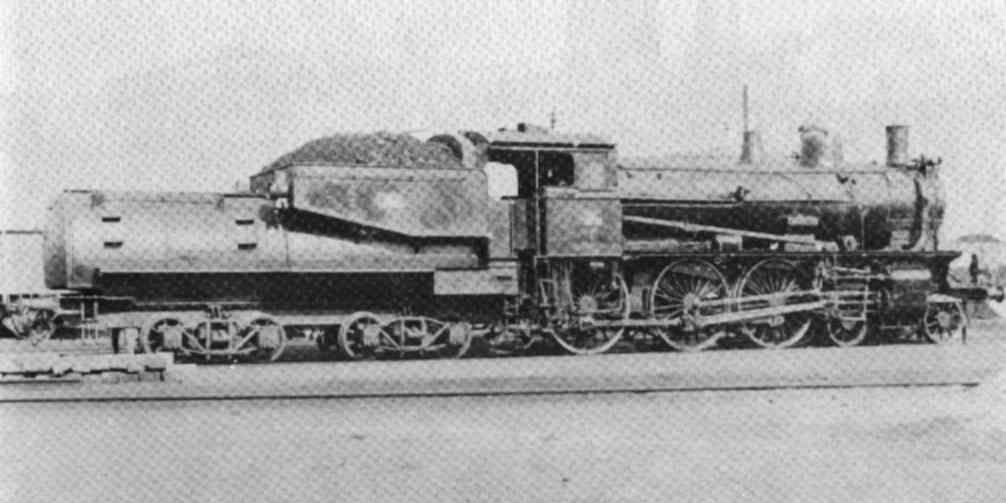

329 sorozat
A MÁV idegen eredetû
gyorsvonati mozdonya 203 soroztatú mozdonytól származó
Vanderbilt szerkocsival. Gyártotta Mf. d. StEG, Wien 1908.
Tengelyelrendezés
2C-h2
Vonóerõ
62,47 kN
Max. sebesség
90 km/h
Kerékátmérõ
1820 t
Mozdony tömege
60,2 t
Gõznyomás
12 bár |
|

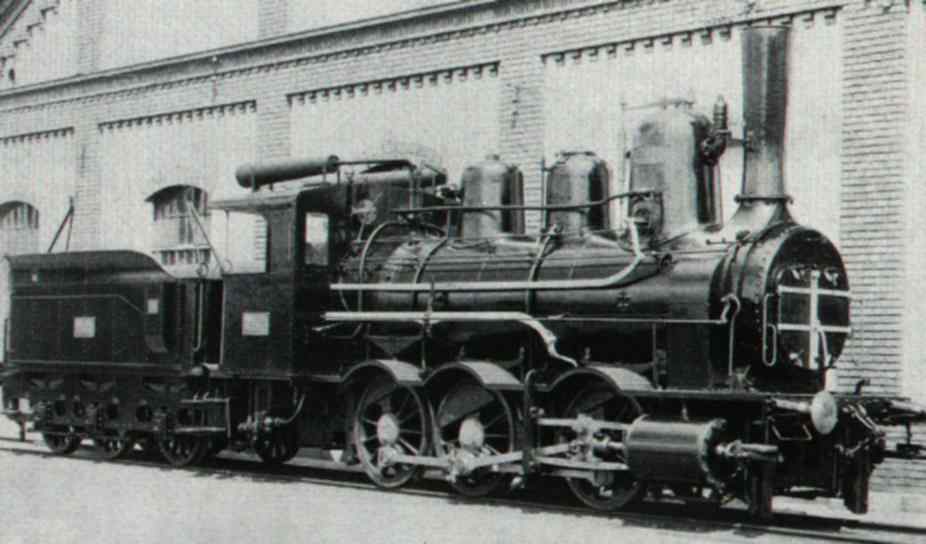

333 sorozat (DV 32c sor, C-n2)
A MÁV tehervonati mozdonya,
gyártotta Mf. d. StEG, Wien, WLF, Floridsdorf, MÁV Gépgyár
1893-1900.
Hajtókerék átmérõje:
1265 mm
Gõznyomás:
11 bar
Szolgálati tömeg:
42 tonna
Maximális sebesség:
45 km/h |
|

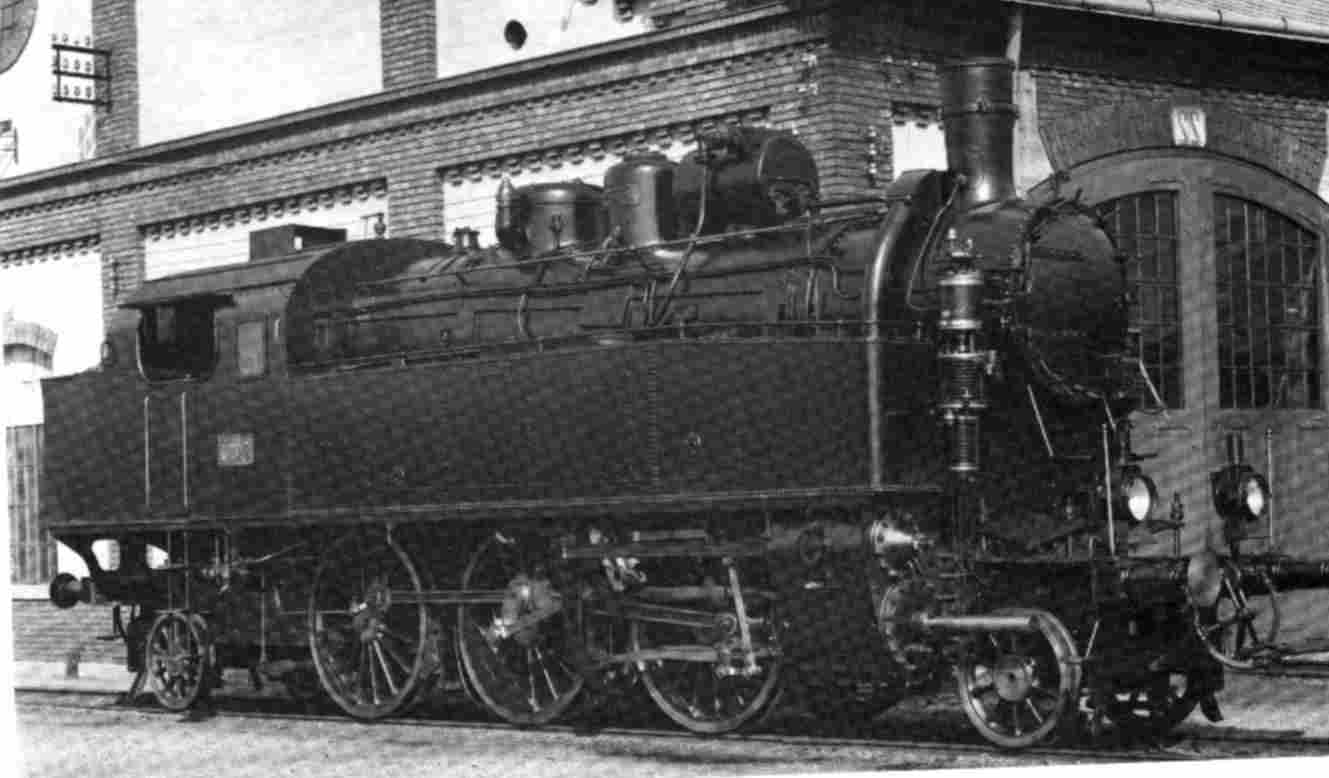

342 sorozat
Hajtókerék átmérõ:
1606 mm
Összes fûtõfelület:
157,4 m2
Gõznyomás:
13 bar
Szolgálati tömeg:
71 tonna
Víz / Szénkészlet:
7,5 m3 /4,4
tonna
Maximális sebesség:
90 km/h
|
|

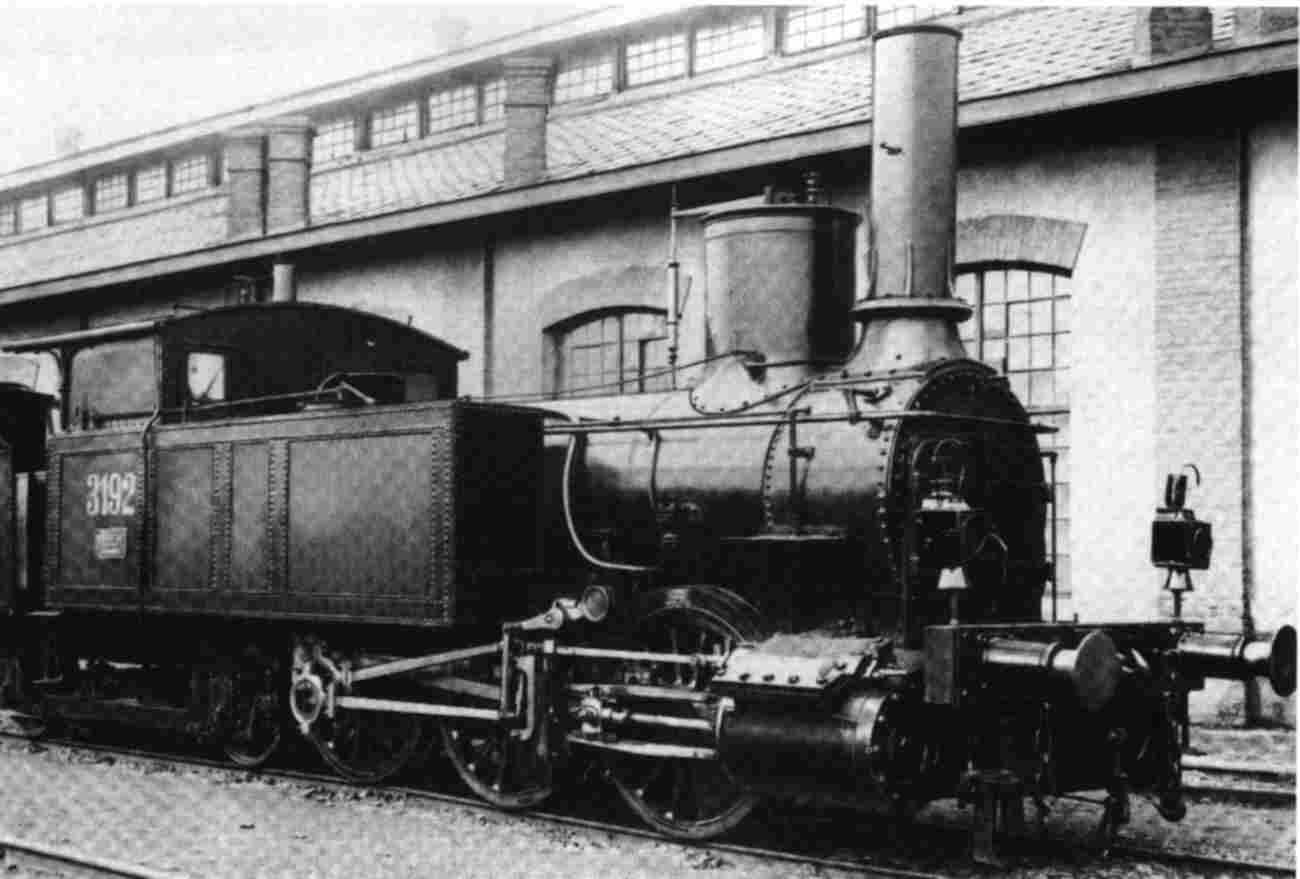

368 sorozat
Tengelyelrendezés:
C2'-n2Et
Hajtókerék átmérõje:
1275 mm
Rostélyfelület:
1,4 m2
Összes fûtõfelület:
136 m2
Gõznyomása:
8 bár
Szolgálati tömege:
53,7 t
Szénkészlet:
4 t
Vízkészlet:
6,9 m3
Max. sebesség:
40 km/h
1891-ben az Osztrák-Magyar
Államvasúttársaság magyar vonalainak államosításával
a MÁV állagába került 10 db C2 tengelyelrendezésû
Engerth-rendszerû tehervonati mozdony. A TIII osztályú,
késõbb 368 sorozatú mozdonyok 1856-ban készültek
a müncheni Maffei gyárban. A mozdony Crampton-kazánja
eredetileg gõzdóm nélkül ké-szült
és arra csak késóõbb szereltek fel egy nagyméretû
gõzdómot. A gõzkazánt elöl a mozdonykerethez
rögzítették és hátul csúszólapokkal
támaszkodott a szerkocsi forgóvázkeret hossztartóira.
A kazánt eredetileg dugattyús szivattyúval, õ
gõzsugárszivattyúval (lövettyûvel) táplálták.
A gyár a mozdonyokat még védõsátor nélkül
szállította le, csak kézifékük volt és
azzal a szerkocsi forgóváz kerékpárjait fékezték.
Hosszabb lejtõkön a mozdonyt ellengõzzel is fékezhették.
A mozdony síkpályán 24 km/h sebességgel továbbított
450 t tömegû vonatot. |
|

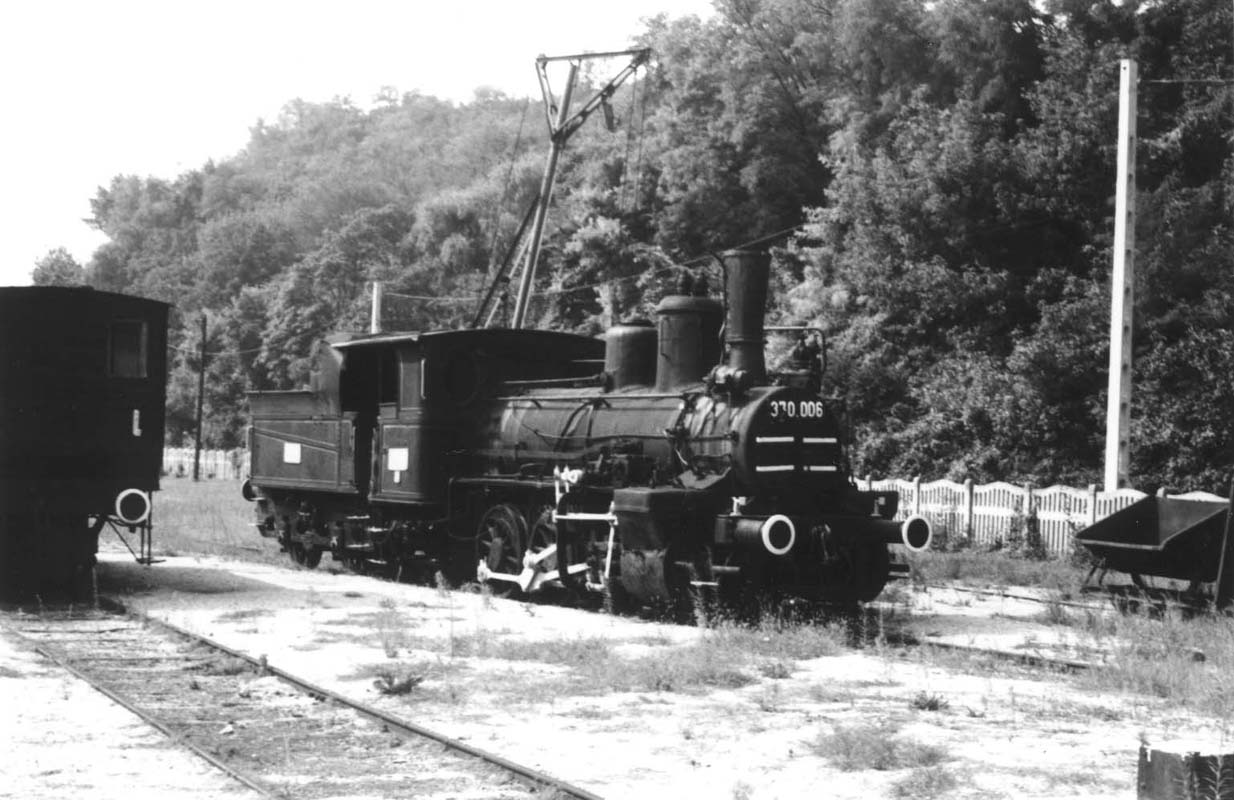

370 sorozat
Tengelyelrendezés:
C-n2v
Hajtókerék átmérõje:
1148 mm
Rostélyfelület:
1,141 m2
Összes fûtõfelület:
91,92 m2
Gõznyomása:
12 bár
Szolgálati tömege:
30,6 t
Szénkészlet:
4 t
Vízkészlet:
7 m3
Max. sebesség:
50 km/h |
|

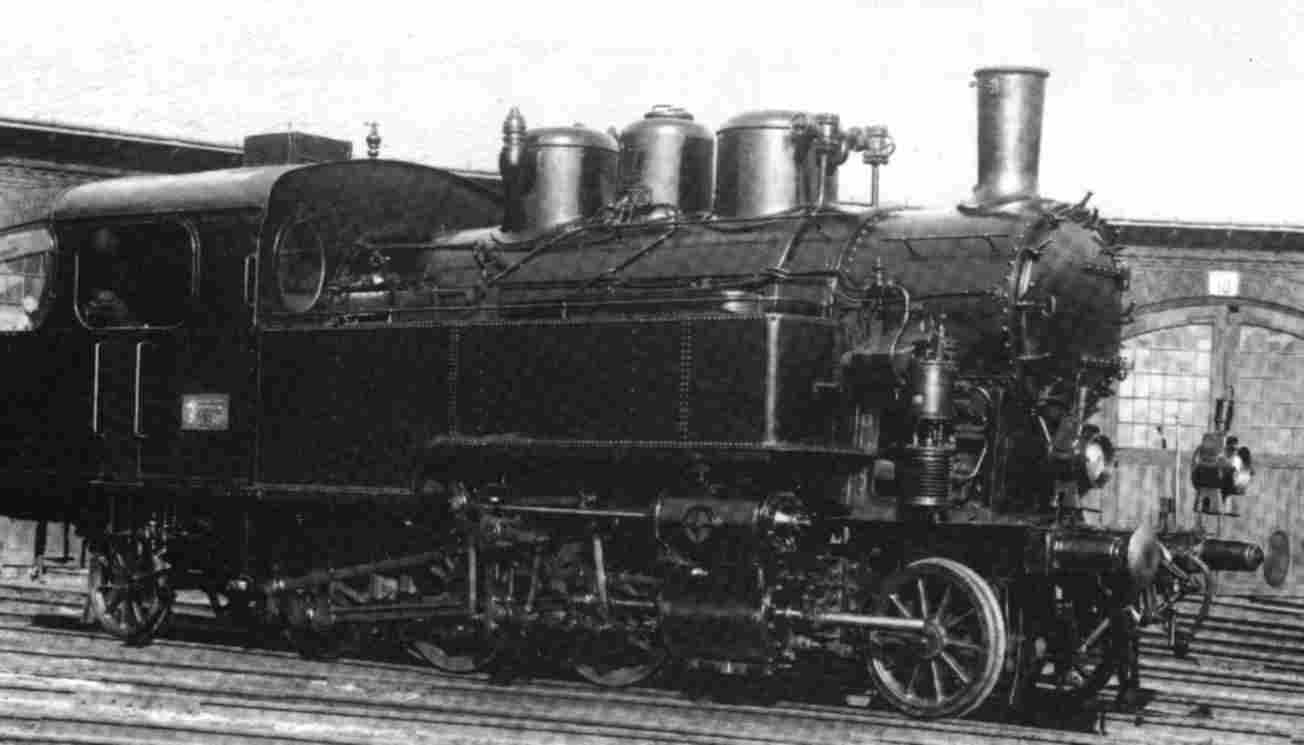

375 sorozat
Tengelyelrendezés:
1'C1-h2t
Hajtókerék átmérõje:
1180 mm
Rostélyfelület:
1,85 m2
Összes fûtõfelület:
105,38 m2
Gõznyomása:
12 bár
Szolgálati tömege:
53,8 t
Szénkészlet:
3,2 t
Vízkészlet:
5,6 m3
Max. sebesség:
60 km/h |
|

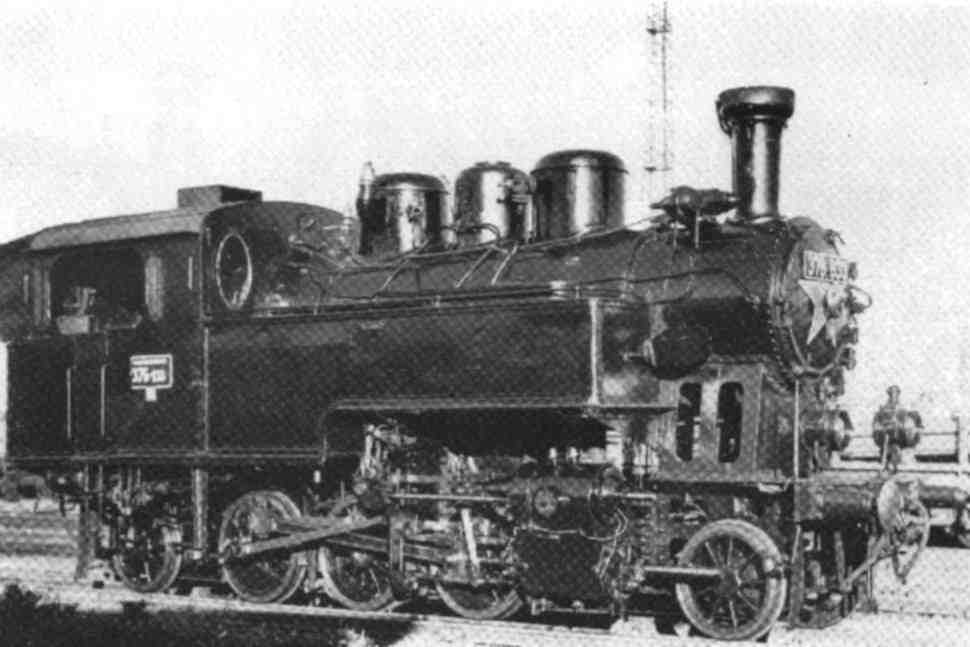

376 sorozat
Tengelyelrendezés:
1'C1-h2t
Hajtókerék átmérõje:
1040 mm
Rostélyfelület:
1,6 m2
Összes fûtõfelület:
82,2 m2
Gõznyomása:
12 bár
Szolgálati tömege:
45,9 t
Szénkészlet:
1,6 t
Vízkészlet:
5 m3
Max. sebesség:
50 km/h |
|

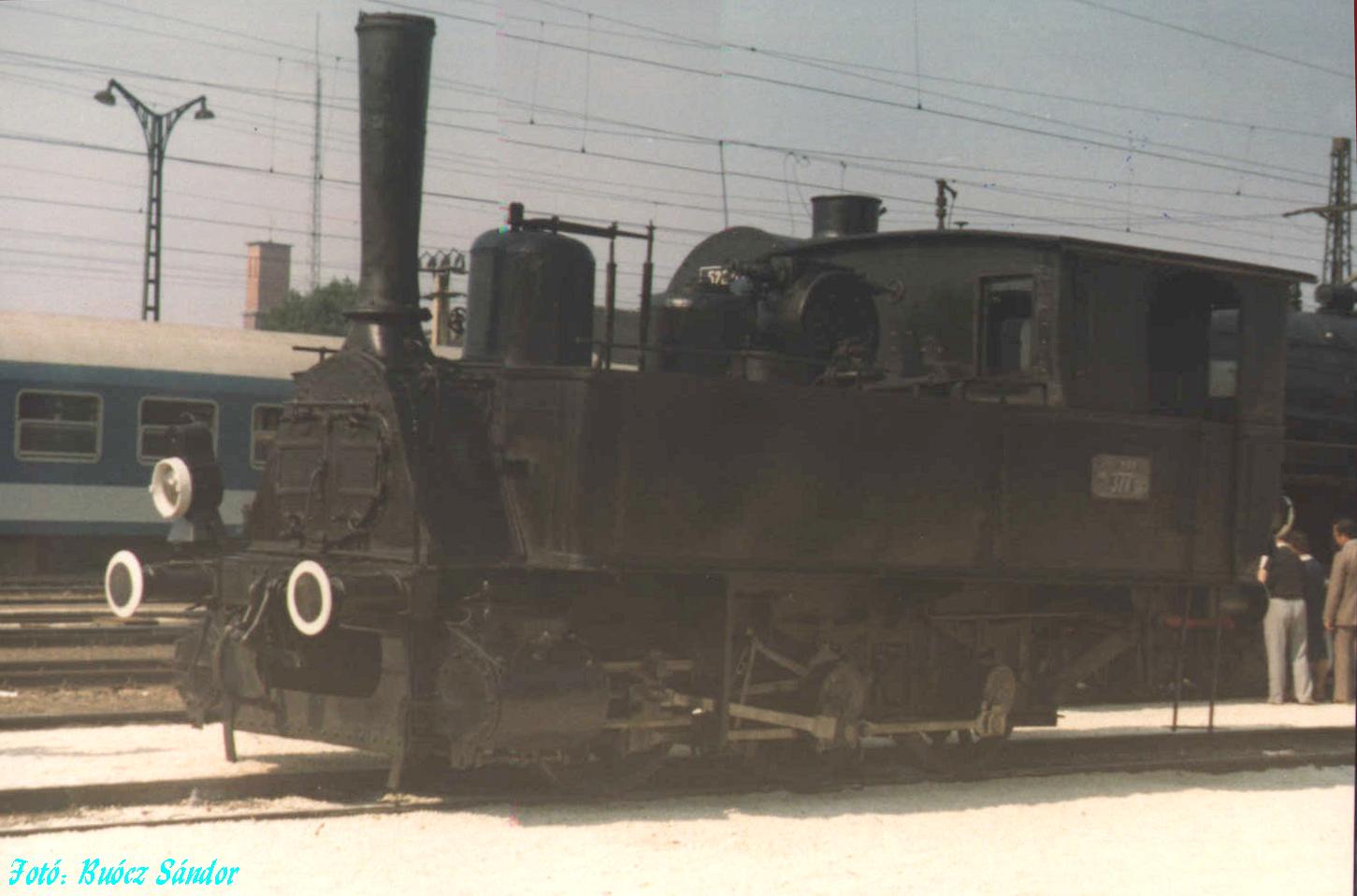

377 sorozat
Tengelyelrendezése: C-n2t
Maximális sebessége: 45
km/h
Hossza: 8105 mm
Kazán nyomása 10 bár
A mozdony 1986-ban jármûparádén
Komáromban kiállítva. |
|

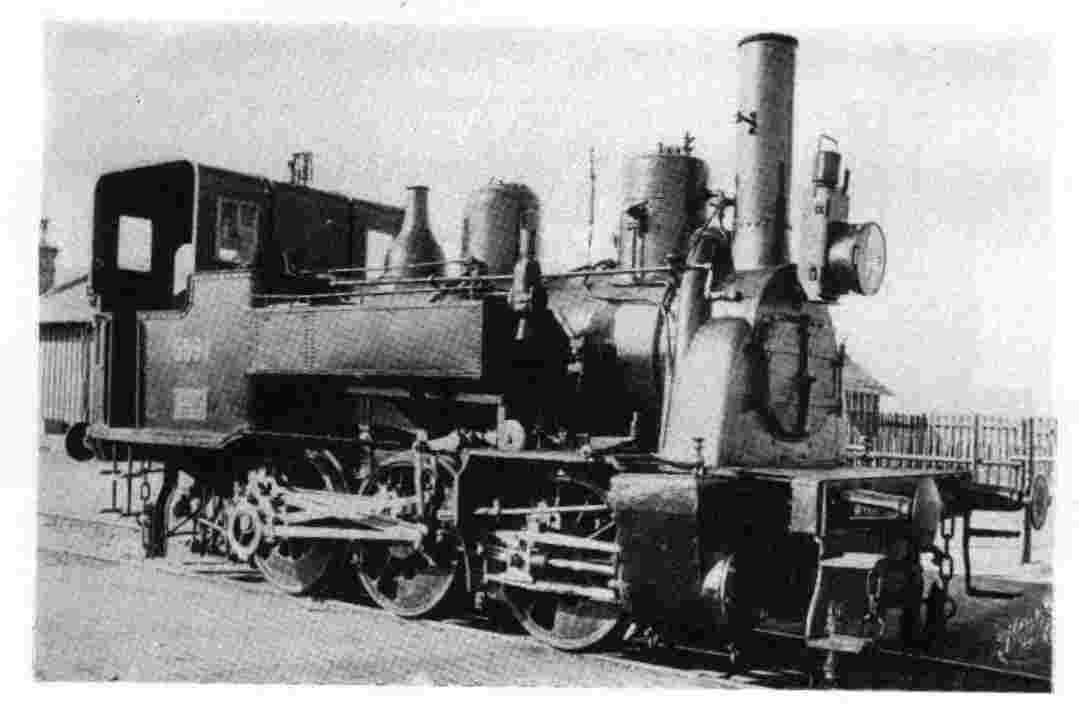

382 sorozat
Az OMÁV IVc" kat. 474-482,
és 486-493 psz. csoportú mellékvonali mozdonya,
majd MÁV XIId oszt. 5581-5597, utóbb 6581-6597 psz. csoport,
végül 382 sorozatú mozdonya.
Gyártotta Mf. d. StEG,
Wien, 1883-1891
Tengelyelrendezés
C-n2t
Vonóerõ
44,145 kN
Max. sebesség:
60 km/h
Mozdony tömege
28,15 t
Kerékátmérõ
1130 mm
Gõznyomás
10,0 bár |
|

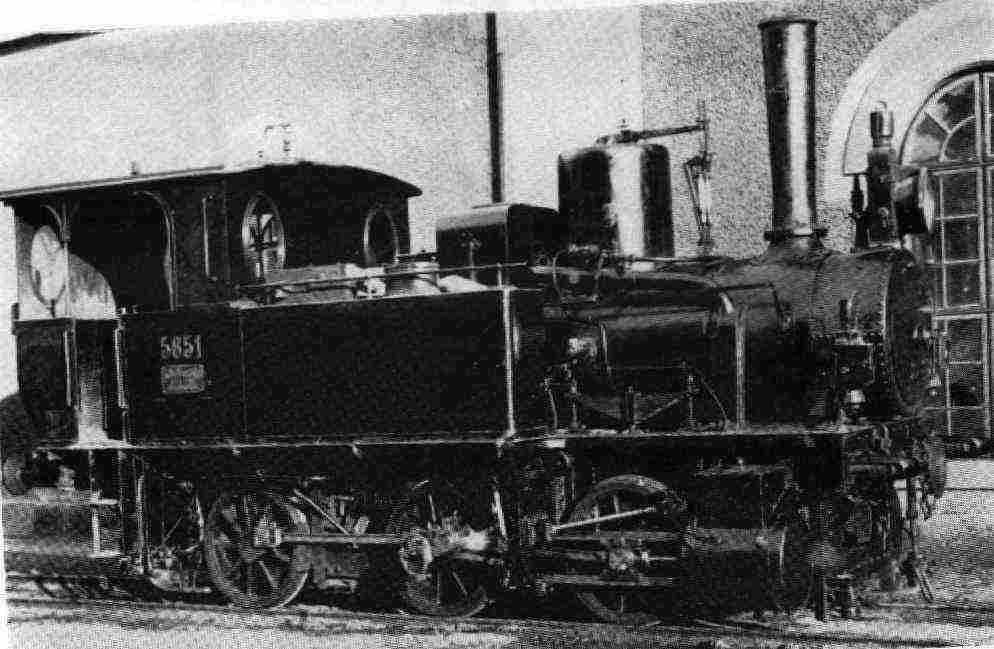

384 sorozat
A MÁV XIII. oszt. 5651-5662
psz. csoportú, végül 384 sor. mellékvonali mozdonya,
melyet a XIII osztálybólépítettek át.
Gyártotta Krauss, München, 1884. Átépítette
MÁV Északi Fûtõház 1892.
Tengelyelrendezés:
1B-n2t-rõl C-n2vt-re átépítve
Vonóerõ
45,812 kN
Max. sebesség
40 km/h
Hajtókerék átmérõ
960 mm
Mozdony tömege
29,17 t
Gõznyomása
12 bár |
|

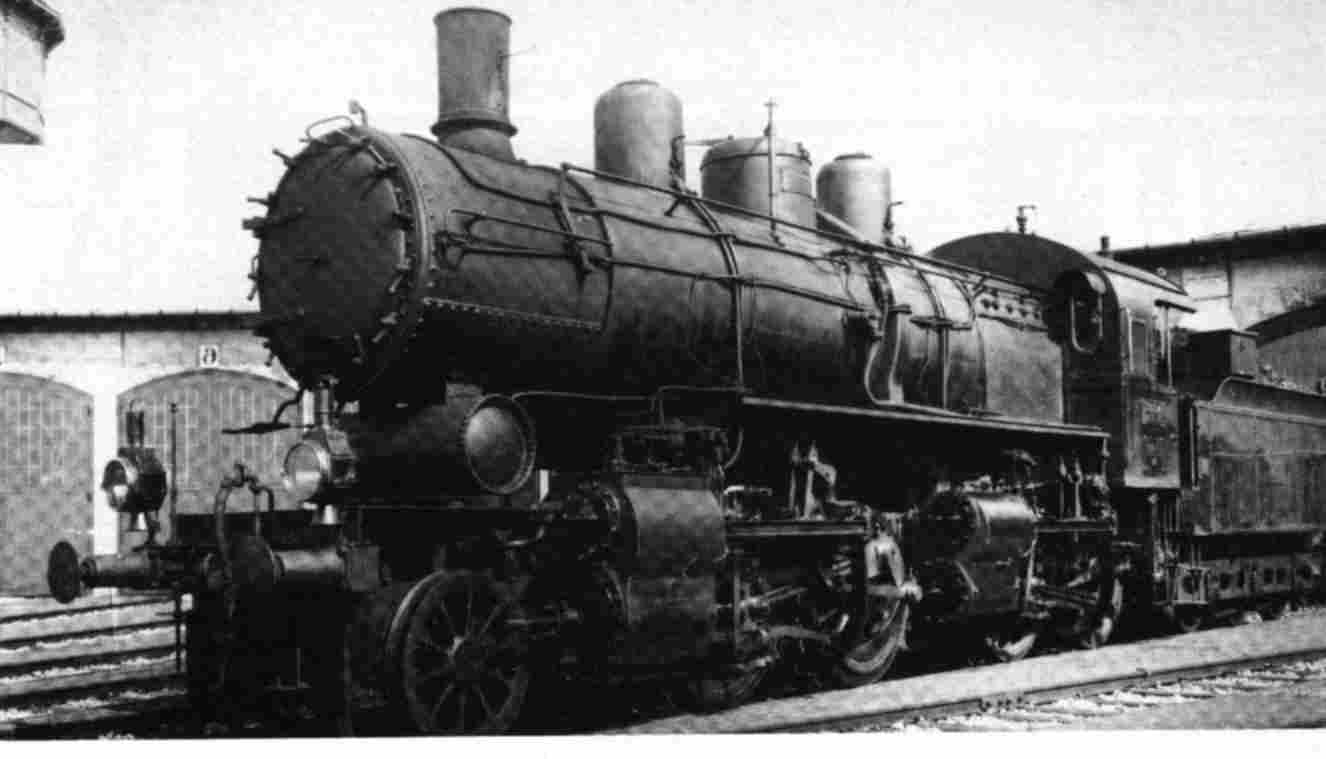

401 sorozat
Tengelyelrendezés:
1'B+B-n4v-h2
Hajtókerék átmérõje:
1440 mm
Rostélyfelület:
3,55 m2
Összes fûtõfelület:
235,75 m2
Gõznyomása:
16 bár
Szolgálati tömege:
73,3 t
Szénkészlet:
6,5 t
Vízkészlet:
14,5 m3
Max. sebesség:
60 km/h
Az 1900-as évek elején
a budapest-fiumei vonalon a sze-mélyforgalom jelentõsen fellendült.
Az addigi személy-szállító vonatokat több
kocsival ki kellett egészíteni, így tömegük
130 tonnáról 200 tonnára növekedett. A nagy emelkedésû
szakaszokon ezeket a vonatokat két mozdony továbbította,
ami megnövelte a vontatási költségeket. A MÁV
több négy kapcsoltkerékpárú, nagyteljesítményû,
hegyipályára alkalmas mozdony tervét dolgozta ki.
A 422 sorozatú, Mallet-rendszerû mozdonyokkal szerzett kedvezõ
tapasztalatok alapján a MÁV ismét ezen rendszer mel-lett
döntött és a MÁV Gépgyárnál
1904-ben 2 db IB'+B tengelyelrendezésû hegyipálya gyorsvonati
mozdonyt rendelt. A IVe osztályú, késõbb 401
sorozatú mozdonyoknak az elõírások szerint
25%o-es emelkedésû pályán 275 m sugarú
ívben, 230 t tömegû vonatot kellett 30 km/h sebes-séggel
vontatni. A mozdony tervezése szempontjából ked-vezõ
volt, hogy a legnagyobb emelkedõjû vonalszakaszon is megerõsítették
a felépítményt, így a tervezo"k 140 kN helyett
160 kN tengelyterhelést vehettek figyelembe. Ez lehetõséget
adott nagyobb teljesítményû kazán tervezésé-re.
A mozdony gépezeti elrendezése megegyezett a 422 sorozatú
mozdonyéval. A 401 sorozatú mozdonyok az üzemben jól
beváltak, amit az is bizonyít, hogy azokból 1905-1908
között 15 db készült. |
|

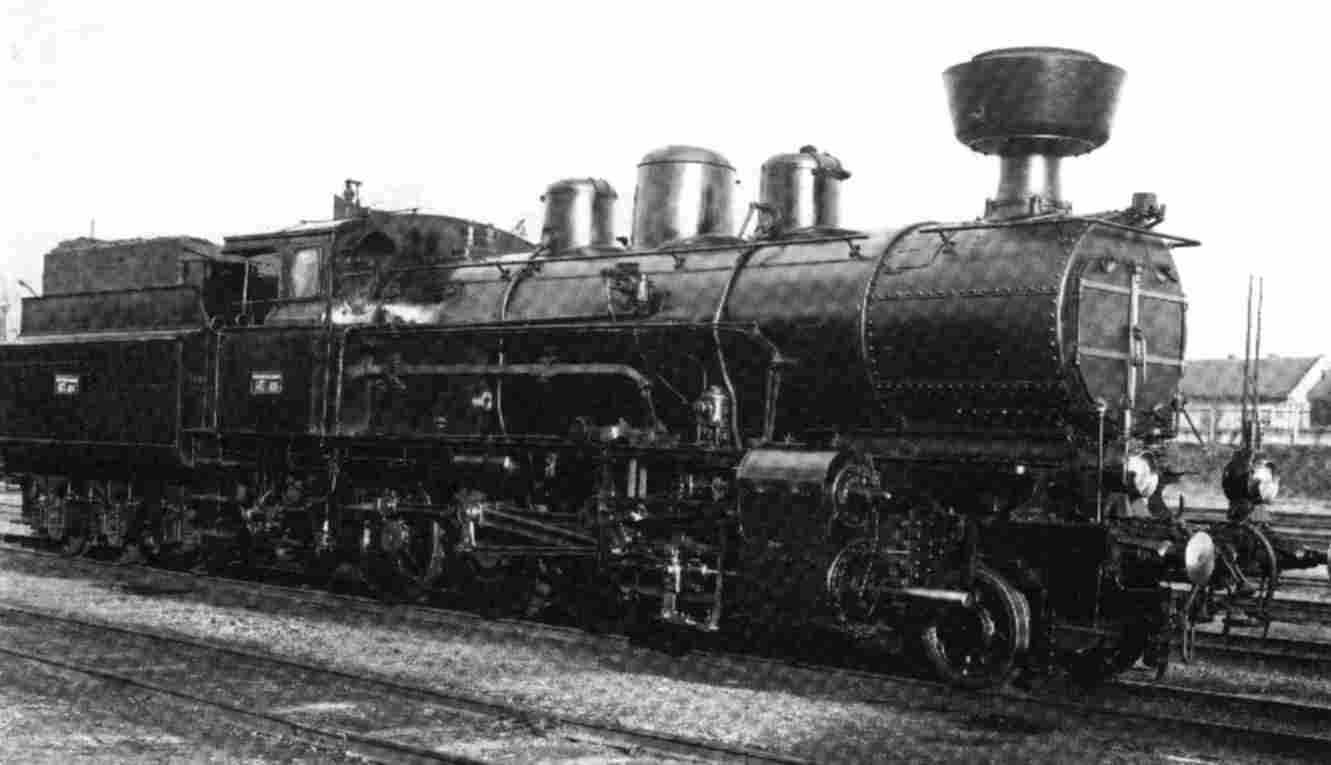

403 sorozat
Tengelyelrendezés:
1'D-h2
Hajtókerék átmérõje:
1300 mm
Rostélyfelület:
3,87 m2
Összes fûtõfelület:
183 m2
Gõznyomása:
13 bár
Szolgálati tömege:
70 t
Szénkészlet:
5,6 t
Vízkészlet:
16 m3
Max. sebesség:
60 km/h
Az elsõ világháború
után a Déli Vasút osztrák és magyar
vonalrészei különváltak és a magyarországi
vonalak Du-na-Száva-Adria Vasúttársaság (DSA)
néven kerültek igaz-gatás alá. A DSA gyorstehervonatok
továbbítására sze-rezte be a 140 sorozatú
mozdonyokat, amelyek 1932-ben a vasút államosításakor
403 sorozatjelzéssel kerültek a MÁV állagába.
A mozdonyt az osztrák vasutak 270 soro-zatú mozdonyának
tervei alapján építette a MÁVAG. A kazán
tervezésénél a közepes fûtõértékû
hazai szeneket vették figyelembe. Az eredetileg gyorstehervonatok
to-vábbítására készült mozdonyt
személyvonatok továbbítá-sára is felhasználták.
A mozdonyok építésük idején légkür-fékkel
voltak felszerelve. A mozdony síkpályán 60 km/h sebességgel
840 t, 30 km/h sebességgel 1610 t, 7-8%o-es emelkedõn 22
km/h sebességgel 870 t tömegû vonatot továbbított.
A mozdonyból 1928-1930 között 8 db készült. |
|
411 sorozat (Trumann)
Tengelyelrendezés:
1'D-2h
Hajtókerék átmérõje:
1450 mm
Rostélyfelület:
3,78 m2
Összes fûtõfelület:
163 m2
Gõznyomása:
16 bár
Szolgálati tömege:
73,5 t
Szénkészlet:
10 t
Vízkészlet:
24 m3
Max. sebesség:
75 km/h |
|

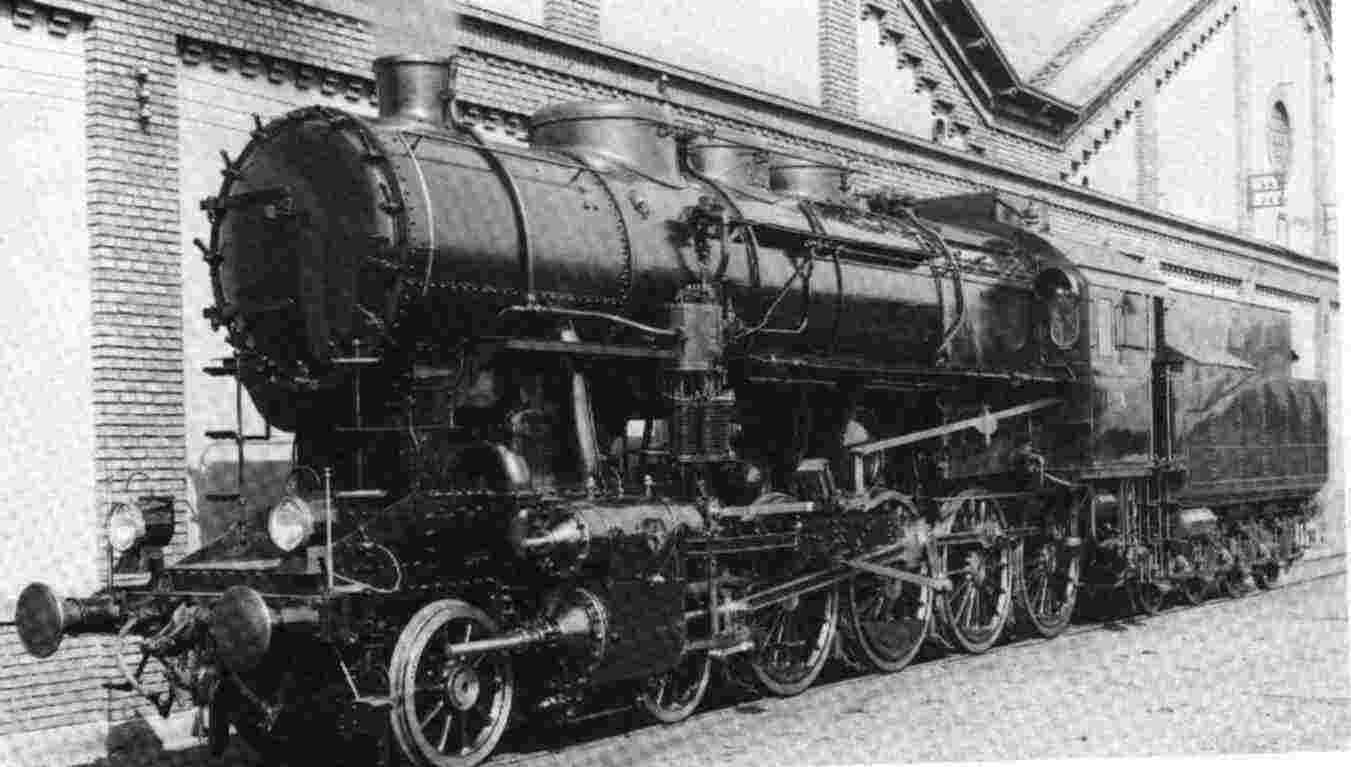

424 sorozat (Bivaly)
Tengelyelrendezés:
2'D-h2
Hajtókerék átmérõje:
1606 mm
Rostélyfelület:
4,46 m2
Összes fûtõfelület:
217 m2
Gõznyomása:
14 bár
Szolgálati tömege:
81,5 t
Szénkészlet:
9 t
Vízkészlet:
21 m3
Max. sebesség:
90 km/h |
|

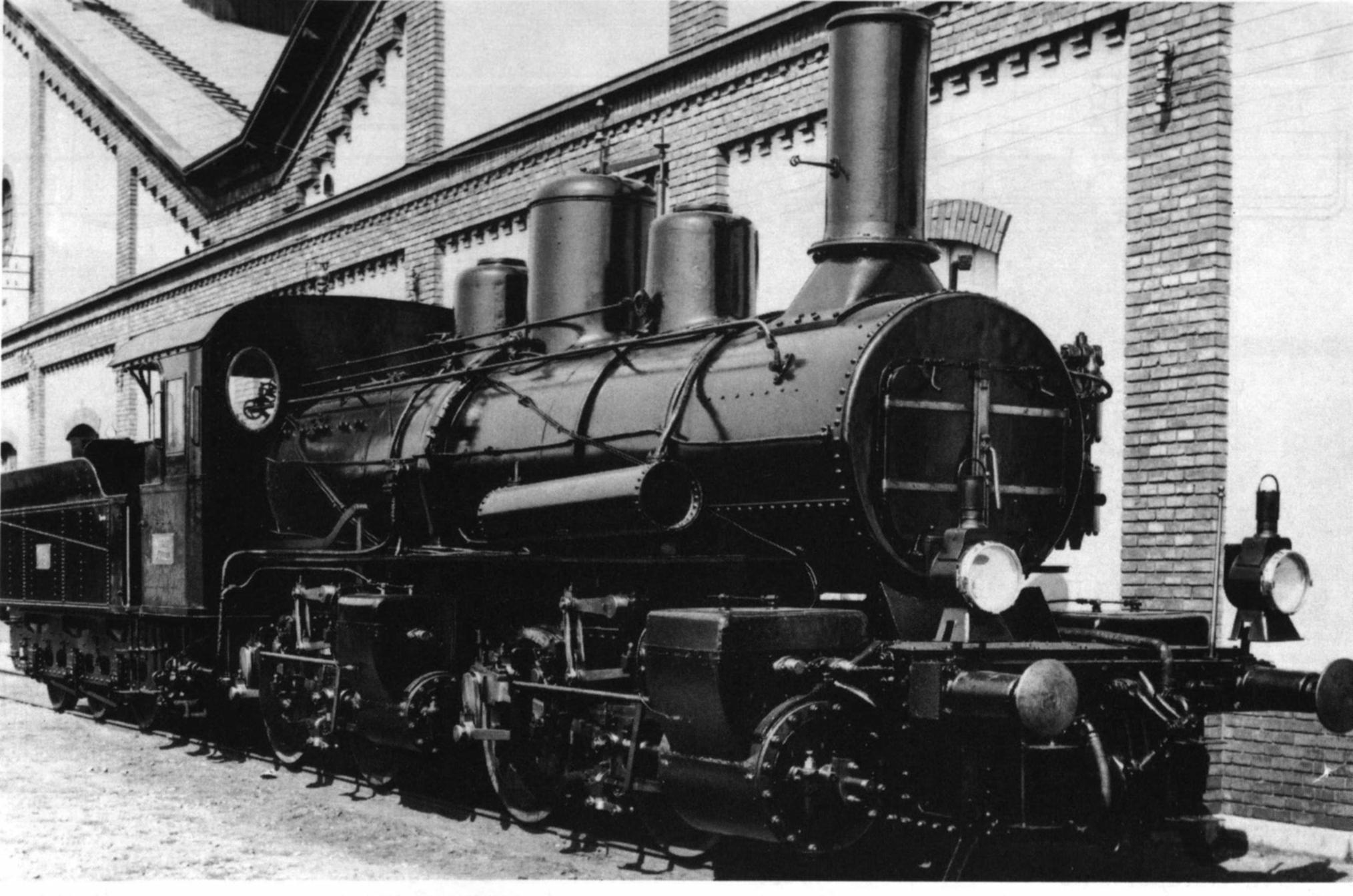

422 sorozat
Tengelyelrendezés:
B'+B-n4v
Hajtókerék átmérõje:
1220 mm
Rostélyfelület:
2,6 m2
Összes fûtõfelület:
166,9 m2
Gõznyomása:
13 bár
Szolgálati tömege:
56,9 t
Szénkészlet:
8 t
Vízkészlet:
12,5 m3
Max. sebesség:
50 km/h
A MÁV nagyemelkedésû
hegyi pályaszakaszaira is jellemzõek voltak a kissugarú
pályaívek, amelyekbe való beállás a
hagyományos, merevkeretû futómûves mozdonyoknál
számos problémát okozott. Ezen problémák
lényegesen csökkenthetõk voltak az ún. Manet-rendszerû
csuklós mozdonyokkal. A MÁV a hegyipályákon
közlekedõ tehervonatok továbbítására
rendelte meg a MÁV gépgyárban a korábbi jó
bevált szerkezeteket is felhasználó IVd osztályú,
késõb 422 sorozatú mozdonyokat, amelyek közül
az elsõ 1898-ban készült el. A mozdony két keretben
elhelyezett gépezete négyhengeres, kompaund rendszerû
volt. A két nagynyomású (kis átmérõjû)
hengert a hátsó, a két kisnyomású (nagy
átmérõjû) hengert az elöli forgóváz-szerû
keretben helyezték el. A IVd osztályú mozdonyokat
kezdetben személyszállító vonatok továbbítására
nem lehetett felhasználni, mivel folytatólagos fékberéndezésük
nem volt. Késõbb, amikor a mozdonyokat folytatólagos
légfékberendezéssel felszerelték, kivételesen
50 km/h sebességig személy-, sõt gyorsvonatokat is
továbbítottak. A mozdonyok 25%o-es emelkedõkön
30 km/h sebességgel 171 t tömegû vonatot vontattak. 1898-1902
között 30 db 422 sorozatú mozdony készült. |
|
442 sorozat
Tengelyelrendezés:
1'D1'-h2t
Hajtókerék átmérõje:
1606 mm
Rostélyfelület:
2,77 m2
Összes fûtõfelület:
166,25 m2
Gõznyomása:
12 bár
Szolgálati tömege:
86 t
Szénkészlet:
5 t
Vízkészlet:
8 m3
Max. sebesség:
85 km/h
A Budapest-Gödöllõ
között közlekedõ elõvárosi személy-vonatok
tömege az 1910-es évek második felében 420-470
t-ra növekedett. Ezeknek a vonatoknak a továbbítására
-különösen a 7-8%o-es emelkedésû vonalszakaszon
- a 342 sorozatú mozdonyok már nem voltak alkalmasak. Az
elõbbi vontatási feladatra 1917-ben megkezdõdött
a 442 sorozatú mozdonyok beszerzése a MÁV Gépgyárból.
A mozdonyok Brotán-rendszerû kazánnal épültek.
Az elsõ és hátsó futókerékpárok
kis sugarú pályaívekbe való beállását
lehetõvé tették az Adams-Webb-féle kerékpárok.
A mozdony vontatóképességére jellemzõ,
hogy 60 km/h sebességgel síkpályán 600 t és
7%o-es emelkedõn 530 t tömegû vonatot továbbított.
A 442 sorozatú mozdonyból 1917-1922 között összesen
30 db készült |
|

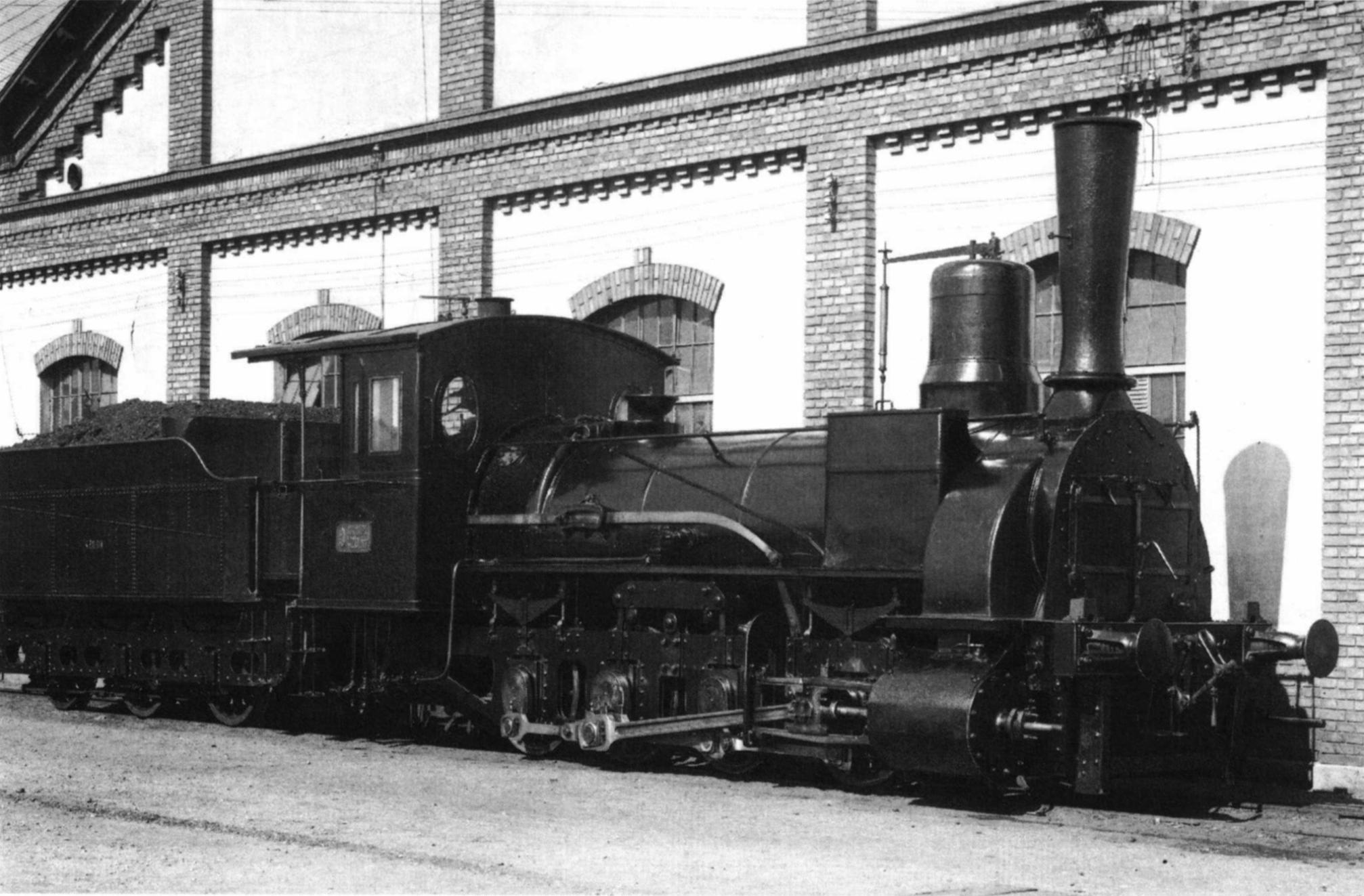

420 sorozat
Tengelyelrendezés:
D-n2
Hajtókerék átmérõje:
1085 mm
Rostélyfelület:
2 m2
Összes fûtõfelület:
176,4 m2
Gõznyomása:
10 bár
Szolgálati tömege:
47,1 t
Szénkészlet:
7 t
Vízkészlet:
12,5 m3
Max. sebesség:
30 km
A MÁV 1882-ben a Salgótarján-ruttkai
vonalon közlekedõ szénszállító
vonatok továbbítására a bécsújhelyi
Sigl gyárnál négy kapcsolt kerékpárú
mozdonyokat rendelt. Ezek a mozdonyok a I V osztályú (441
sorozatú) tervrajzai alapján némileg korszerûsítve
készültek. A mozdony teljesítményének
növelésére a kazánnyomást 10 bar-ra emel-ték.
A IVa osztályú, 420 sorozatú mozdony mind a négy
kerékpárja a hosszkazánt támasztja alá.
Figyelemreméltó a mozdony nagy hengerátmérõje.
A kis sebességû
mozdony a kazánban fejlesztett
gõzt csak a viszonylag nagyméretû gõzhengerekben
tudta gazdaságosan felhasználni. A hegyipályára
készült mozdonyt ellengõzzel is lehetett fékezni.
A harminc éven keresztül tehervonatokat továbbító
mozdony teljesítoõõképességére
jellemzõ, hogy hegyipályán 10%o-es emelkedõn
20 km/h sebességgel 625 t tömegû vonatot továbbított.
A mozdonyból, amelyet gyártott még a MÁV Gépgyár
és a floridsdorfi mozdonygyár is 1882-1891 között
42 db készült. |
|

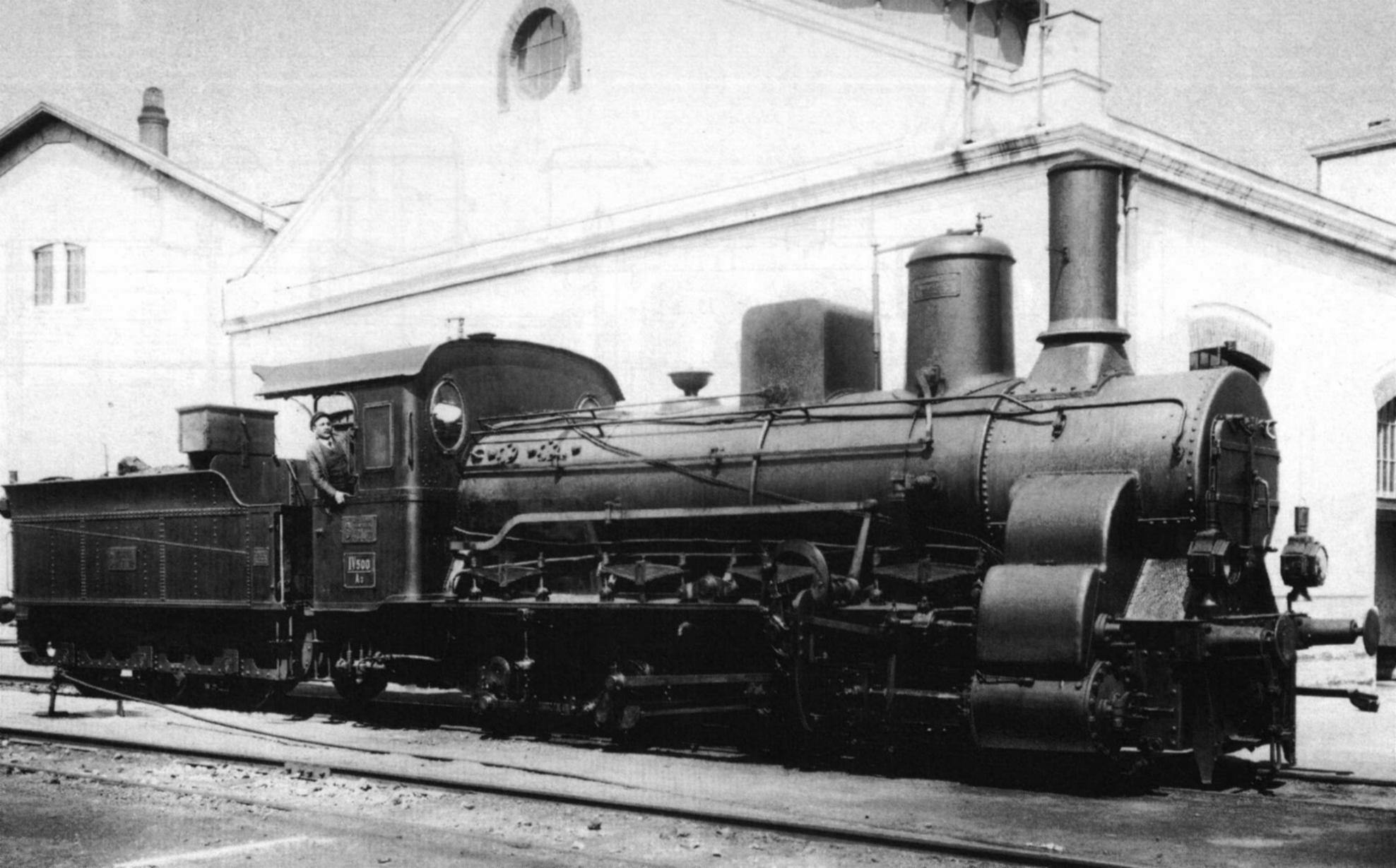

421 sorozat
Hajtókerékátmérõ
1220 mm
Szélsõ tengelytávolság
4600 mm
Hengerátmérõ
520 mm
Dugattyú lökethossz
610 mm
Rostélyfelület
2,9 m2
Összes fûtõfelület
168,1m2
Gõznyomás
13 bár
Mozdony szolgálati tömeg
56,1 t
Tapadási tömeg
56,1 t
Szerkocsi szolgálati
tömeg 34 t
Szénkészlet
8 t
Vízkészlet
12,5 m3
Ütközõk közötti
hossz
16430 mm
Legnagyobb sebesség
40 km/h
A múlt század
utolsó évtizedében a hazai ipar és kereskedelem
fejlõdése miatt rendkívül megnövekedett
a MÁV teherforgalma. A növekedés elsõsorban a
budapest-fiumei fõvonalat érintette. A fõvonal 25%oes
emelkedésû, számos kissugarú kanyarulattal rendelkezõ
pályaszakaszán az 1890-es években a tehervonatokat
csak elõfogati- és tolómozdonnyal, vagyis három
mozdonnyal tudták továbbítani. Az 1890-es évek
közepén igény volt egy olyan hegyipályára
készült mozdonyra, amely lehetõvé tette a nagyobb
tömegû vonatok továbbítását. Erre
a célra építette 1895-ben a MÁV Gépgyár
a IVc osztályú, késõbb 421 sorozatú
mozdonyokat. A mozdonyok a 25%<^es emelkedésen 220 t tömegû
vonatot tudtak vontatni. Két ilyen mozdony (a kettõ közül
az egyik tolómozdony volt) 400 t tömegû vonatot továbbított.
A mozdonyok teljesítménye kielégítette a vontatási
igényeket, de a merev keret- és futómûszerkezetük
a pályaíveket deformálta. Ez volt az oka annak, hogy
1896-ban, 35 db IVc osztályú mozdony forgalomba állítása
után a továbbiak beszerzésétõl eltekintettek.
Ezután a hegyipályákra Mallet-mozdonyokat szereztek
be. |
|
510 sorozat
Tengelyelrendezés:
E-h2
Hajtókerék átmérõje:
1524 mm
Rostélyfelület:
5,9 m2
Összes fûtõfelület:
188 m2
Gõznyomása:
14 bár
Szolgálati tömege:
86 t
Szénkészlet:
18 t
Vízkészlet:
27,2 m3
Max. sebesség:
60 km
A MÁV-nak Záhony
térségében mintegy 35 km hosszú szélesnyomtávolságú
(1524 mm) pályája van. Erre a pá-lyára készültek
az átállító- és tolatószolgálatot
ellátó, MÁ-VAG gyártmányú 510
sorozatú mozdonyok. Az 1953-ban beszerzett 5 db mozdony azonos kivitelû
a MÁVAG által a Szovjetunió számára
1947-tól gyártott E sorozatú mozdonnyal. A mozdonyból
1921 óta a Szovjetunióban mint-egy 14000 db volt üzemben.
A MÁVAG az "E" sorozatú mozdonyokat szovjet tervek alapján
gyártotta. A mozdonynak 125 m sugarú pályaívbe
is befeszülés nélkül kellett beállni. Ezért
az 1. és az 5. kerékpárnak 20, illetve 25 mm oldaljátéka,
a 2. és a 4. kerékpároknak pedig nyomkarima vékonyítása
volt. A mozdony ívbeállását elõsegítette
az is, hogy a középsõ, hajtott kerékpár
nyomkarima nélkül készült. A zárt vezetõfülkés
mozdonyokat ellátták szovjet rendszerû központi
kapcsolókészülékkel. (A fénykép
a Szovjetunió számára készült, az 510
sorozatú mozdonnyal megegyezõ kivitelû mozdonyt ábrázol.)0
sorozart |
|

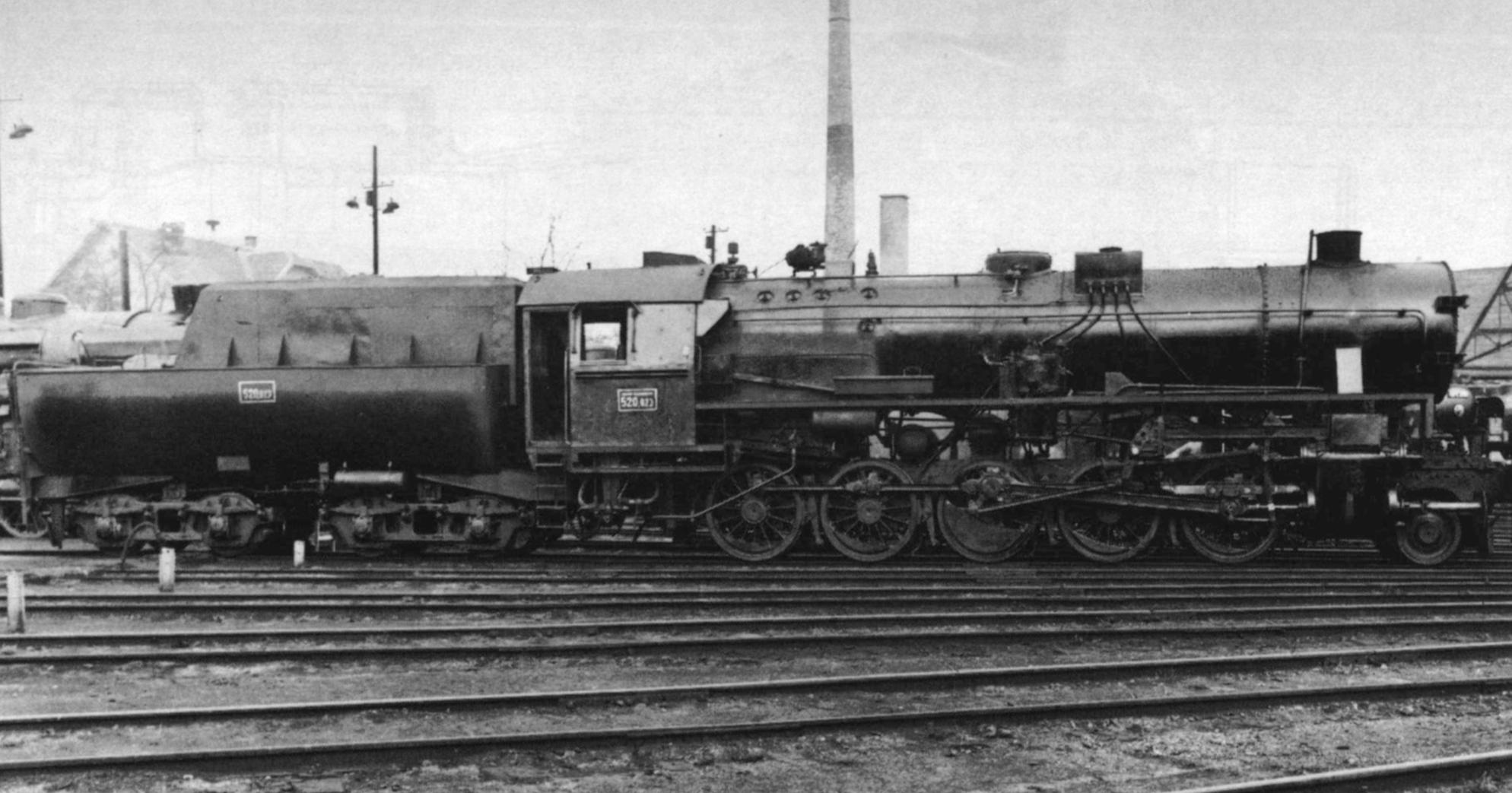

520 sorozat
Tengelyelrendezéze:
1'E-h2
Hajtókerék átmérõ:
1400 mm
Rostélyfelülete:
3,9 m2
Összes fûtõfelület:
177 m2
Gõznyomás:
16 bár
Mozdony szolgálai tömege:
84,5 t
Szerkocsi tömege:
58,7 t
Ütközõk közötti
hossz: 22975 mm
Legnagyobb sebessége:
60 km/h |
|

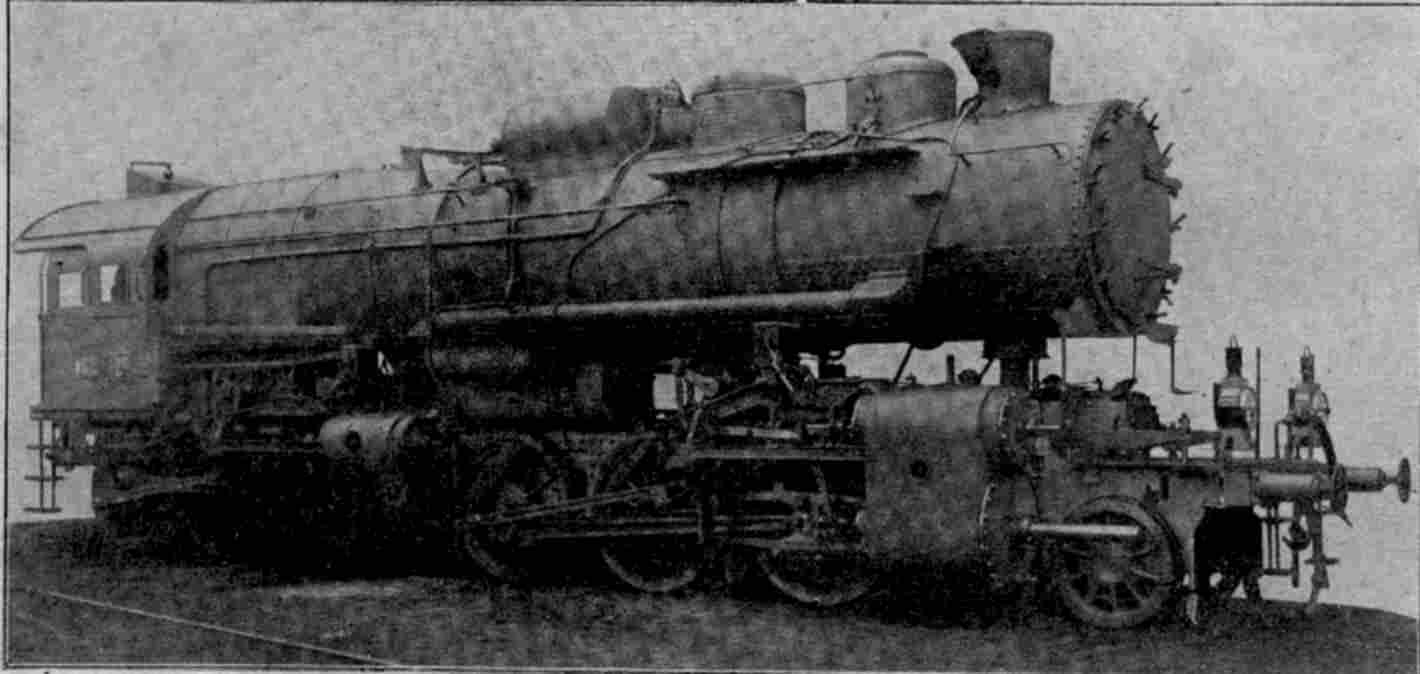

601 sorozat
Tengelyelrendezés:
1'C+C-h4v
Hajtókerék átmérõje:
1440 mm
Rostélyfelület:
5,2 m2
Összes fûtõfelület:
275 m2
Gõznyomása:
15 bár
Szolgálati tömege:
109,4 t
Szénkészlet:
87 t
Vízkészlet:
23 m3
Max. sebesség:
60 km
Az 1910-es évek
elején a MÁV egyvágányú, nagyemelkedésû
hegyi vonalain, Fiume és Ruttka felé a teherforgalom élénkülése
szükségessé tette a tehervonatok tömegének
növelését. A vontatás gazdaságossági
szempontjai megkö-60 km/h vetelték, hogy a vonatokat egy mozdony
vontassa és a nehéz pályaszakaszokon egy tolómozdony
tólja. A koráb-ban beszerzett, hegyipályára
készült mozdonyok teljesít-ménye már nem
elégítette ki az igényeket. A MÁV az említett
vonalakra a MÁV Gépgyárban megrendelte a 601 sorozatú
Mallet-rendszerû mozdonyokat, amelyek közül az elsõt
1914-ben helyezték üzembe. Ez a mozdony építé-sének
idején nemcsak a MÁV, hanem Európa legnagyobb szerkocsis
gõzmozdonya volt. A kompaund gépezetû mozdony két
nagynyomású (kis átmérõfiú")
hengere a hátsó fõkeretben ágyazott három
kerékpárt, a két kisnyomású (nagy átmérõjû)
hengere az elöli forgóvázszerû keretben ágyazott
három kerékpárt hajtotta. A mozdony síkpályán
60 km/h sebességgel 1400 t, 25%o-es emelkedésen 15 km/h sebességgel
385t tömegû vontatot továbbított. A mozdonyból
1914-1921 között 60 db készült a MÁV számára. |
|
