Az M42-es sorozatú prototípus mozdony

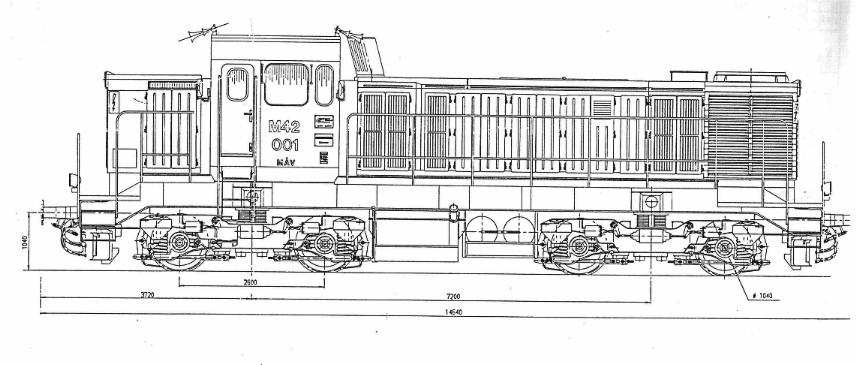

A mozdony jellegrajza
1 Műszaki adatok:
1_1 Főadatok:
Nyomtáv: 1435 mm
Tengelyterhelés: 165 kN + 3 J ,
Mozdonytömeg 66 tonna + 3 I
Alvázhossz: 13200 mm
Kapcsolódási hossz:
(ütközők közötti hossz:) 14440 mm
Legnagyobb szélesség: 3100 mm
Legnagyobb magasság:
(a vezetőfülkénél) 4185 mm
A szerkesztési szelvény: MSZ 8593/2 szerint.
Tengelyelrendezés: Bo'-Bo'
Bejárható pályaívsugár
-vízszintes: min. 80 m
-függőleges: min.250 m
Maximális sebesség: 80 km/h
Ütköző és vonókészülék magassága a sin felső élétől: 1040 (+15,-10) mm
1.2 Környezeti adatok:
Max. környezeti hőrmérséklet az üzemelés helyén: + 40 C Max. tengerszint feletti magasság: 500 m
1.3 Teljesítmény és vontatási adatok:
A névleges dízelteljesítmény,a fent megadott környezeti viszonyok esetén: 640 kW
Főgenerátorba menő teljesítmény: 560 kW
A vonóerőértékek középkopott (^ 1000 mm-es) futókörátmérő és 21/91 = 1:4,333 trakciós fogaskerékáttétel figyelembevételével a kerék kerületére vonatkoztatva az alábbiak:
Indító vonóerő: 220 kN (tapadási tényező u = 0,3.4).
Állandó vonóerő: - 142 kN
Az állandó vonóerőhöz tartozó sebesség: 10,5 km /h
1.4 Dízelmotor adatok.
Gyártó cég: MOTOREN-WERKE MANNHEIM AG Németország
Típus: TBD 604 B V8
Rugalmas tengelykapcsoló típus:
Turbótöltő típus: ABB RR151-14,
A dízelmotor négyütemű, turbótáplált, 8 hengeres "V" hengerelrendezésű, közvetlen befecskendezésű.
Hengerelrendezés: 8 hengeres V 90°
Hengerátmérő: 170 mm
Löket : 195 mm
Lökettérfogat: 35,4 dmª
Névleges fordulatszám: 1250 1/min
Dugattyú középsebesség 1250 1/min fordulatnál: 8,125 m/s
Névleges beépítési teljesítmény a mozdonyban 640 kW, ha
-a tengerszint feletti magasság max. 500 m
-a környezeti hőmérséklet max. 40 °C
Effektív középnyomás 640 kW teljesitménynél: 17,35 bar
Gázolajfogyasztás beépítési teljesítménynél, ha a gázolaj fűtőértéke nem kevesebb mint
42700 kJ/kg (10200 kcal/kg): 193 gr/kWh
Kenőlajfogyasztás beépítési teljesítménynél: 0,7 gr/kWh
Átforgatási nyomaték indításkor: 800 Nm
Szükséges nyomaték gyüjtási fordulatszámon: 1500 Nm
Gyújtási fordulatszám + 5 °C hőmérsékleten: 150 1/min
Lendítőkerék fogaskoszorú fogszám: 218
Alacsony üresjárati fordulatszám: 600 1/min
Magas üresjárati fordulatszám: 1250 ± 30 1/min
A túlfordulat határoló működési fordulatszáma: 1250 + 15% = 1438 1/min
A motor forgásiránya: a rezgéscsillapító felöl nézve az óramutat járásával megegyező.
Dízelmotor tömege a 3.1 pontban felsort tartozékokkal,szárazon: 3700 kg
Víz a dízelmotorban: 72 kg
Kenőolaj a dízelmotorban: 100 kg
Max.megengedett depresszió a turbótöltő előtt: max. 25 mbar
A motor légnyelése, névleges teljesítménynél 53 m³/min
Max.megengedett ellennyomás a turbótöltő után: max. 25 mbar
A kipufogógáz tömege névleges teljesítménynél: 4100 kg/h
A kipufogógáz hőmérséklete a turbótöltőből való kilépésnél, beépítési névleges terhelés esetén 460 °C
Hőtővízkörök száma: egy
Vízszivattyú szállító magassága , 1250 1/min motorfordulatnál: 1,2 m
Vízszállítás 1250 1/min motorfordulatnál: 40 m3/h
A motorba belépti legalacsonyabb hűtővíz hőmérséklet, amelyen a motor 100%-ig terhelhető: 50 °C
Szabályozási hőmérséklet a motorból való kilépésnél: 80 °C
Hűtővíz túlmelegedés esetén a biztonsági készülékek beavatkozási hőmérséklete: 95 °C
Elvonandó hőmennyiség 640 kW névleges teljesítménynél összesen: 372 kW
Gázolajszivattyú maximális szívómagasság: 2,0 m
Gázolaj szivattyú szállítás,1250 1/min motor fordulatszámon,
1783 mm szívómagasság és1,5 bar túlnyomás esetén: 5,32 dm³/min
Kenőolaj szivattyú szállítás,1250 1/min motorfordulatszámon: - w - 172 kg/min
Olajnyomás védelem működési pontja: jelzés: 1,5 bar, leállítás: 1 bar
A kenőolaj üzemi hőmérséklete: 90 °C
Átmenetileg megengedett olajhőmérséklet a motorból való kilépésnél: max. 95 °C
1, 5 Villamos erőátvitel adatok:
Gyártö: Ganz-Ansaldo Villamossági Rt.
Főgenerátor típus: TG 6U0/125U!12 +DFK 410x55/16
Főgenerátorba bementi teljesítmény: 560 kW
Vontatómotorok típusa: TC 456 A
Vontatómotorok száma: 4
Vontatómotorok kapcsolása: 2-2 sorba kapcsolt motor párhuzamos kapcsolásban
Kerékátmérő: új: 1040 mm, kopott: 960 mm
Vonóerő értékek: állandó vonóerő: 142 kN
Állandó sebesség: 10,5 km/h
Indító vonóerő: 220kN
1, 6 Segédüzemi adatok:
Hűtés
Hűtő jellege: lamellás vízhütö
Hűtöelemek száma: 12 + 12 = 24 db
A hűttő levegőoldali hőátadó felülete: . 438 m²
Hűtő teljesítménye: kb 400 kW
Vízszivattyú szállító magassága: 3 m
Vízszállítás 1250/min motorfordulatnál: 54 m³/h
Motorhűtó ventilátor: típusa: AVE 1240/30
fordulatszáma: 0 - 800 1/min, meghajtás:. hidrosztatikus (BEHR)
meghajtó teljesítmény: 19,3 kW szállított levegőmenny.: 22 m³/sec
TC.szellózés:
Ventilátorok: névleges fordulatszáma: 1250 1/min
szállított levegőmennyiség: 2,1 m3/sec - felvett teljesítmény: 11,5 kW
Légsűrító:
Gyártő: Ganz-Air kft Típus: VV 450/150
Szállított levegő nyomása: 10 bar
Szállított levegő mennyisége (szívási állapotra vonatkoztatva): 2800 1/min
Meghajtás: hidrosztatikus (BEHR)
Fordulatszám: 1200 - 1250 1/min
Felvett teljesítmény: 17,5 kW
Segédüzemi generátor:
Gyártó: EVIG
Típus: VZW 150 K6
Feszültség: 24 V Teljesítmény: 6 kW
Mozdonyvilágítás: 24 V=
Elektrodinamikus fék :
Névleges teljesítmény: 1012,5 kW
